Struttura Bażika ta 'Sistemi ta' Komunikazzjoni tal-Fiber Optic Il-kompożizzjoni bażika ta 'sistema ta' komunikazzjoni tal-fibra ottika hija murija fil-Figura 1-1, prinċipalment inklużi tliet partijiet ewlenin: trasmissjoni, riċeviment, u sistema bażika ta 'trażmissjoni tal-fibra ottika:
(1) Sezzjoni ta 'trażmissjoni: Is-sors ta' informazzjoni jikkonverti l-informazzjoni tal-utent f'sinjali elettriċi oriġinali (sinjali tal-banda bażi); it-trasmettitur elettriku jikkonverti sinjali tal-banda bażi f'sinjali modulati adattati għat-trażmissjoni tal-kanali (bħal FM, PFM, PWM); it-trasmettitur ottiku jimmodula u jikkonverti sinjali elettriċi f'sinjali ottiċi.
(2) Sezzjoni li tirċievi: Ir-riċevitur ottiku jikkonverti sinjali ottiċi trażmessi permezz tal-fibra f'sinjali elettriċi; ir-riċevitur elettriku jerġa 'jġib sinjali elettriċi għal sinjali tal-banda bażi; is-sink tal-informazzjoni jirkupra l-informazzjoni tal-utent. Nota: Is-segmenti tas-sinjal elettriku qabel it-trasmettitur ottiku u wara r-riċevitur ottiku jużaw l-istess teknoloġija/tagħmir bħall-komunikazzjoni bil-kejbil, jissostitwixxu biss it-trażmissjoni tal-kejbil bi "trasmettitur ottiku + linja tal-fibra ottika + riċevitur ottiku."

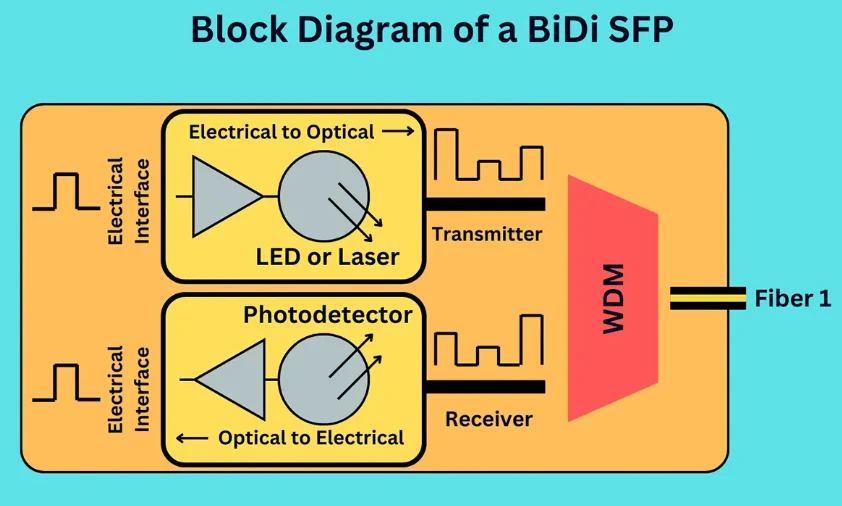

(3) Sistema bażika ta 'trażmissjoni tal-fibra ottika hija maqsuma fi tliet partijiet: trasmettitur ottiku, linja tal-fibra ottika u riċevitur ottiku:
Trasmettitur ottiku: Il-qalba hija s-sors tad-dawl (bħal LED, semikondutturi laser diode, laser DFB, eċċ.), Li jeħtieġ li jissodisfa rekwiżiti bħal qawwa ottika ta 'produzzjoni għolja, frekwenza ta' modulazzjoni għolja, linja spettrali dejqa, u wavelength stabbli; il-funzjoni tiegħu hija li tikkonverti s-sinjali elettriċi f'sinjali ottiċi u tgħaqqadhom f'fibra ottika.
Linja tal-fibra ottika: Magħmula minn fibra ottika, splices, u konnetturi (fil-fatt jużaw kejbils ottiċi); il-funzjoni tiegħu hija li jittrasmetti sinjali ottiċi b'distorsjoni baxxa u attenwazzjoni baxxa. Il-fibra ottika hija ċilindrika (indiċi refrattiv tal-qalba (n_1) > indiċi refrattiv tal-kisi (n_2)), li tuża riflessjoni interna totali biex tittrasmetti d-dawl; għandu 3 twieqi ta' telf baxx-: (0.85\\mu m) (tul ta' mewġ qasir), (1.31\\mu m) (tul ta 'mewġ twil), (1.55\\mu m) (tul ta' mewġ twil); karatteristiċi ewlenin huma telf (unità: dB/km) u dispersjoni (unità: (ps/(km·nm)), li jaffettwaw il-bandwidth tat-trasmissjoni).
Riċevitur ottiku: Il-qalba hija l-photodetector (bħal PIN photodiode, APD valange photodiode), li jeħtieġ li jissodisfa r-rekwiżiti ta 'rispons għoli, ħsejjes baxxi, u veloċità għolja; l-iktar parametru importanti huwa s-sensittività (li tirrifletti l-abbiltà li tirċievi sinjali ottiċi dgħajfa, indikatur importanti tal-kwalità tas-sistema); il-funzjoni tiegħu hija li tikkonverti s-sinjali ottiċi f'sinjali elettriċi u tirkupra s-sinjal oriġinali.
Klassifikazzjoni tas-Sistemi ta' Komunikazzjoni tal-Fiber Optic Metodi ta' klassifikazzjoni komuni huma kif ġej:
(1) Klassifikazzjoni skont it-tip tas-sinjal tat-trasmissjoni: Maqsuma f'sistemi ta' komunikazzjoni analoga tal-fibra ottika u sistemi ta' komunikazzjoni diġitali tal-fibra ottika:
Vantaġġi tas-sistemi tal-komunikazzjoni diġitali tal-fibra ottika:
Kapaċità qawwija ta' kontra l--interferenza u kwalità tajba ta' trażmissjoni (l-istorbju jipproduċi biss żbalji tal-bit meta jaqbeż il-limitu);
Ripetizzjoni riġenerattiva, distanza ta 'trasmissjoni twila (telimina l-akkumulazzjoni tal-ħoss);
Jakkomoda servizzi multipli bi flessibilità kbira (faċli biex jiġu implimentati servizzi integrati);
Faċli biex timplimenta komunikazzjoni sigura ta'-intensità għolja (test sempliċi u żieda taċ-ċavetta modulo-2);
Juża ċirkwiti diġitali, faċli biex jiġu integrati, minjaturizzati, bi prezz baxx, u affidabilità għolja.
Żvantaġġi ta 'sistemi ta' komunikazzjoni diġitali tal-fibra ottika: bandwidth okkupat wiesa ', utilizzazzjoni baxxa tal-bandwidth, tagħmir kumpless, u spiża relattivament għolja.
Karatteristiċi ta 'sistemi ta' komunikazzjoni analoga tal-fibra ottika: bandwidth okkupat dejjaq, ċirkwiti sempliċi (l-ebda ħtieġa għal konverżjoni A/D/D/A), prezz baxx, adattat għal komunikazzjoni ta 'distanza qasira-.
(2) Klassifikazzjoni skont il-wavelength ottiku u t-tip tal-fibra: Maqsuma f'sistemi ta' komunikazzjoni tal-fibra ottika b'tul ta 'mewġ qasir u sistemi ta' komunikazzjoni tal-fibra ottika ta 'wavelength twil:
Sistemi multimode ta' wavelength qasir: Wavelength operattiv madwar (0.85\\mu m), rata Inqas minn jew ugwali għal 34Mbit/s, spazjar tar-ripetituri Inqas minn jew ugwali għal 10km.
Sistemi ta' wavelength twil (subdiviżi fi 3 kategoriji):
(1.31\\mu m) sistemi multimode: rata 34/140Mbit/s, spazjar ripetitur ≈20km;
(1.31\\mu m) sistemi b'mod wieħed-: rata 140/565Mbit/s, spazjar ripetitur 30 ~ 50km (f'140Mbit/s);
(1.55\\mu m) sistemi b'modalità waħda-: rata akbar minn jew ugwali għal 565Mbit/s, spazjar tar-ripetituri ≈70km.
(3) Klassifikazzjoni bil-metodu ta' multiplexing diġitali: Maqsuma f'sistemi Plesiochronous Digital Hierarchy (PDH) u sistemi Synchronous Digital Hierarchy (SDH):
PDH: Kull rata tal-bit ta 'livell ġerarkiku għandha tolleranza u hija asinkronika, u tadotta ġustifikazzjoni pożittiva biex timplimenta multiplexing plesiochronous; rata Inqas minn jew ugwali għal 565Mbit/s.
SDH: Adattat għal trasmissjoni ta' netwerk minn punt-sa-punt/multipunt; rata ta 'wavelength waħda tista' tilħaq 2.5Gbit/s, 10Gbit/s.
(4) Classification by transmission rate: Divided into 3 categories: 1) Low-speed systems: rate 2Mbit/s, 8Mbit/s; 2) Medium-speed systems: rate 34Mbit/s, 140Mbit/s; 3) High-speed systems: rate >565Mbit/s.
(5) Klassifikazzjoni bil-metodu ta 'modulazzjoni: Maqsuma f'2 kategoriji: 1) Sistemi ta' modulazzjoni ta 'intensità diretta (modulazzjoni interna): Modulazzjoni matul il-proċess ta' emissjoni tad-dawl tas-sors tad-dawl; tagħmir sempliċi, prezz baxx, effiċjenza għolja ta 'modulazzjoni, iżda t-twessigħ spettrali jaffettwa t-titjib tar-rata. 2) Sistemi ta' modulazzjoni indiretta (modulazzjoni esterna): Wara li s-sors tad-dawl jarmi d-dawl, jiżdied modulatur fil-mogħdija tal-ħruġ; impatt minimu fuq il-linja spettrali tas-sors tad-dawl, adattat għal komunikazzjoni b'rata għolja-.
