Sfond ta 'MPO
Konnetturi multi-fiber push-in (MPO) (spiss magħrufa wkoll bħala konnetturi MTP, peress li MTP hija marka reġistrata ta' konnettur MPO minn kumpaniji oħra-magħrufa sew) qed jiksbu popolarità minħabba l-vantaġġi numerużi li joffru lill-operaturi tan-netwerks, sidien, u kumpaniji tal-installazzjoni ta'-veloċità għolja. Jintużaw biex jgħaqqdu l-aktar links veloċi, jipprovdu lill-klijenti bl-aktar servizzi u data sensittivi, jippermettu interkonnessjoni ta'-veloċità għolja, u joħolqu redundancy. Aktar u aktar kumpaniji tat-telekomunikazzjoni qed jikkonfiguraw mill-ġdid l-uffiċċji ċentrali tagħhom f'ċentri tad-dejta (CORDs) u jużaw kejbils MPO bi 12 jew 24 fibra. Fil-fatt, MPO qed isir malajr il-konnettur tal-għażla.
Il-ferrules MT huma magħmula minn polimeru ta'-preċiżjoni għolja jew materjali taċ-ċeramika u jakkomodaw fibri ottiċi multipli (komunement 12/24/48 qlub) permezz ta' firxa ta' mikro-apertura. Struttura ta 'gwida mekkanika tippermetti l-allinjament simultanju ta' kanali multipli, li tiżgura trażmissjoni ta 'telf ta' -baxx ta 'sinjali ottiċi bejn il-fibri. Il-valur ewlieni tagħhom jinsab fl-integrazzjoni ta'-densità għolja-per eżempju, MPO ta' 24-qalba waħda tista' tissostitwixxi 24 ta' qalba waħdaKonnetturi LC, iffrankar ta '90% tal-ispazju tar-rack.
Komponenti MPO
Konnetturi tal-fibra ottika MPO jinkludu fibra ottika, għant, assemblaġġ tal-igganċjar, ċirku tal-metall, labar, għatu tat-trab, eċċ. Il-porzjon tal-brilli jiġi f'verżjonijiet maskili u femminili. Il-konnetturi maskili għandhom żewġ pinnijiet, filwaqt li l-konnetturi femminili le.
Kulur Kodifika

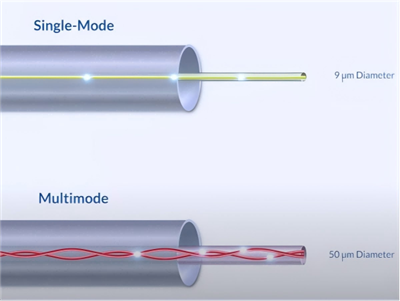

Il-konnetturi MPO jistgħu jiġu kkodifikati bil-kulur-biex jgħinu faċilment jiddistingwu tipi u speċifikazzjonijiet differenti. Il-konnetturi MPO huma adattati kemm għal kejbils tal-fibra -modalità waħda kif ukoll multi-modalità multi-. Kejbils tal-fibra multi-modalità waħda għandhom għant isfar u huma tipikament mgħammra b'konnetturi ta' kuntatt fiżiku angolat (APC). Peress li l-isfar jirrappreżenta speċifikazzjonijiet OS1 jew OS2, huwa importanti li taqra bir-reqqa l-ispeċifikazzjonijiet tal-kejbil.
Xi fornituri tal-kejbil tat-terminazzjoni MPO jużaw għantijiet vjola Erika fuq kejbils OM4 biex jiddistingwuhom viżwalment mill-kejbils OM3 akkwamarini.
Tipi ta' Konnettur
Kull ġakketta fiha fibri ottiċi multipli, li huma kodifikati bil-kulur-skond standard komuni. L-aktar tip ta 'konnettur komuni huwa l-MPO-12, li għandu 12-il fibra għal kull ringiela. Konnetturi ta 'densità ogħla huma wkoll disponibbli, li jikkonsistu minn ringieli multipli ta' 12-il fibra (eż., 24, 36, 48). CORD juża dejjem aktar l-MPO-24. L-MPO-16, li jikkonsisti minn 16-il fibra għal kull ringiela, huwa wkoll disponibbli. Barra minn hekk, l-MPO-32 jikkonsisti f'żewġ ringieli ta '16-il fibra kull wieħed.
It-tliet tipi ta 'polarità tal-fibra standardizzati murija fid-dijagramma huma: Tip A (komunement magħrufa bħala straight-through), Tip B (komunement magħrufa bħala invertita), u Tip C (komunement magħrufa bħala par mibrum).
Konnetturi maskili u femminili
B'differenza mill-konnetturi kollha ta'-single-fibra maskili,Konnetturi MPOjista 'jkun jew maskili (bil-ferrules) jew femminili (b'toqob gwida korrispondenti). It-tqabbil ta 'konnetturi maskili biss ma' konnetturi femminili huwa l-ewwel pass biex tiġi evitata l-ħsara (irġiel għal maskili) u tiġi żgurata l-kontinwità. L-allinjament tal-ferrules jiżgura li l-fibri jiffaċċjaw lil xulxin perfettament.
Ċavetta tal-Konnettur
Il-konnetturi MPO għandhom ċavetta fuq naħa waħda tal-korp tal-konnettur. Meta ċ-ċavetta tal-konnettur tkun tħares 'il fuq (imsejħa "ċavetta 'l fuq"), il-pożizzjonijiet tal-fibra fi ħdan il-konnettur huma rranġati mix-xellug għal-lemin, mill-pożizzjoni 1 (P1) sal-pożizzjoni 12 (P12). Għal konnetturi MPO b'ringieli multipli, in-numri huma rranġati wkoll minn fuq għal isfel, jiġifieri, l-ewwel ringiela hija P1 sa P12, it-tieni ringiela hija P13 sa P24.
Iċ-ċavetta tal-konnettur għall-MPOs bi 8, 12, jew 24 fibra tinsab fiċ-ċentru. Għal MPOs b'16 jew 32 fibra, iċ-ċavetta tinsab offset lejn ix-xellug.
Minbarra li tgħin biex tiddetermina l-pożizzjonijiet tal-fibra, iċ-ċavetta tiżgura li l-konnettur jista 'jiddaħħal biss fl-adapter MPO jew fil-port tat-transceiver b'mod wieħed. Għal konnetturi MPO APC, il-"quċċata" iffurmata mill-angolu ta '8 gradi se tkun fuq l-istess naħa taċ-ċavetta.
Metodi ta' Konnessjoni
Kull komponent MPO individwali (sinsla, adapter, korda tal-garża) huwa kategorizzat skond it-tip (A, B, jew C) biex jgħin biex tinżamm il-polarità meħtieġa sabiex it-trasmettitur korrett jikkomunika mar-riċevitur korrett. Madankollu, meta tirreferi għal sistema tarf-sa-tarf, l-istandard jirreferi għall-"metodu ta' konnessjoni," li jista' jkun ukoll A, B, jew C. Dan m'għandux jiġi konfuż mat-tip ta' kull komponent individwali. Il-metodu ta 'konnessjoni A, B, jew C jikkorrispondi biss għat-tip ta' kejbil tas-sinsla MPO.
Il-metodu ta' sinjalazzjoni parallela tat-tarf-sa-tarf A konnessjoni se tuża trunk wieħed tat-Tip A, żewġ adapters tat-tip A li jaqblu, korda waħda tat-tip A f'tarf, u korda waħda tat-Tip B fit-tarf l-ieħor. Dan juri l-issettjar tat-tgħammir "ċavetta sa ċavetta 'l isfel" għall-konnettur MPO. Dan il-metodu jintuża biex tinżamm il-polarità tal-fibra.
L-Importanza tal-Verifika tal-Polarità: Għaliex il-verifika tal-polarità hija importanti? L-għan ewlieni tiegħek huwa li tiżgura li t-trasmettitur korrett (TX) ikun imqabbad mar-riċevitur korrett (RX). Għal trażmissjoni u riċeviment tad-dejta preċiżi, il-konnetturi MPO għandhom ikunu allinjati u mgħammrin b'mod korrett. Akkoppjar ħażin se jimpedixxi t-trażmissjoni tas-sinjali minħabba li s-sinjali jistgħu jintbagħtu fid-direzzjoni ħażina.
Dan huwa importanti wkoll għaliex kejbil b'polarità differenti mill-oħrajn jista 'jbiddel il-polarità tal-link kollu. Pereżempju, jekk il-komponenti kollha huma Tip A (kejbil, adapter għat-tgħammir, eċċ.), Iżda komponent wieħed huwa Tip B, allura r-rabta kollha ssir Tip B. Bħala regola ġenerali, il-komponenti tat-Tip A jżommu l-polarità tagħhom, filwaqt li l-komponenti tat-Tip B ireġġgħu lura l-polarità tagħhom.
Barra minn hekk, meta tuża kejbils tal-fan-out, dejjem oqgħod attent għall-polarità għal konnessjonijiet korretti; inkella, tista 'tispiċċa b'tipi ta' polarità mhux korretti.
Konsegwenzi
Kwistjonijiet ta 'polarità mhux dijanjostikati jżidu l-infiq kapitali u l-ammont ta' xogħol (jiġifieri, spejjeż operattivi) għat-tekniċi. It-tekniċi jistgħu jinfetħu bla bżonn u jissostitwixxu patch cords MPO -qosra għaljin, bi żball jemmnu li huma difettużi meta fil-fatt ma jkollhomx il-polarità korretta. Jekk il-kwistjonijiet tal-polarità ma jiġux ikkoreġuti qabel il-kummissjonar, li tipprova tiddetermina liema konnessjonijiet tal-kejbil għandhom problemi ta 'polarità wara l-installazzjoni ssir logħba ta' guessing frustranti u tedious.
Dijagramma ta' spezzjoni ta' qabel-konnessjoni
Spezzjoni u Tindif
Minħabba li 80% tal-problemi tan-netwerk tal-fibra ottika huma kkawżati minn konnetturi kkontaminati, u li l-kontaminazzjoni tal-konnettur hija l-kawża ewlenija ta 'fallimenti tan-netwerk (skond studju tal-2010 minn NTT Advanced Technology), l-ispezzjoni u t-tindif huma ta' importanza kbira.
Ir-rabtiet kritiċi għandhom jiġu skonnettjati għat-tindif jew it-tiswija, li jista' jkollu impatt negattiv fuq is-servizz ipprovdut. Dan jieħu ż-żmien-, u aktar importanti minn hekk, din is-sitwazzjoni tista' tiġi evitata faċilment.
Skont l-iskema speċifikata f'ANSI/TIA-598-D, il-fibri fi ħdan kejbil tal-fibra ottika b'ħafna qalba huma kkodifikati bil-kulur, kif muri hawn taħt. L-ispezzjoni u t-tindif huma speċjalment importanti għall-konnetturi MPO, peress li kull port jirrappreżenta punt potenzjali ta 'falliment. Fibri addizzjonali joħolqu aktar erja tal-wiċċ, li jfisser riskju ogħla ta 'kontaminazzjoni u falliment. Konnetturi konnessi ħażin huma kawża sinifikanti ta 'telf ta' servizz, u l-impatt huwa saħansitra akbar għal links MPO, fejn konnettur wieħed ikkontaminat jew bil-ħsara jista 'jaffettwa sa 12 jew 24 fibra.
Barra minn hekk, biex jiġi żgurat li n-netwerk tiegħek ikun prova tal-futur-u jissodisfa t-talbiet tal-bandwidth li dejjem qed jiżdiedu-, huwa kruċjali li jiġi żgurat li l-konnetturi jkunu f'kundizzjoni tajba. Peress li hemm diversi tipi ta 'konnetturi fis-suq, l-użu ta' għodda waħda biex jispezzjona t-tipi kollha ta 'kejbils MPO (inkluż fibra multimode jew waħda -modalità, APC, konnetturi UPC maskili (bil-pin) u femminili (mingħajr pin) jistgħu jissimplifikaw ħafna l-ittestjar tan-netwerk.
