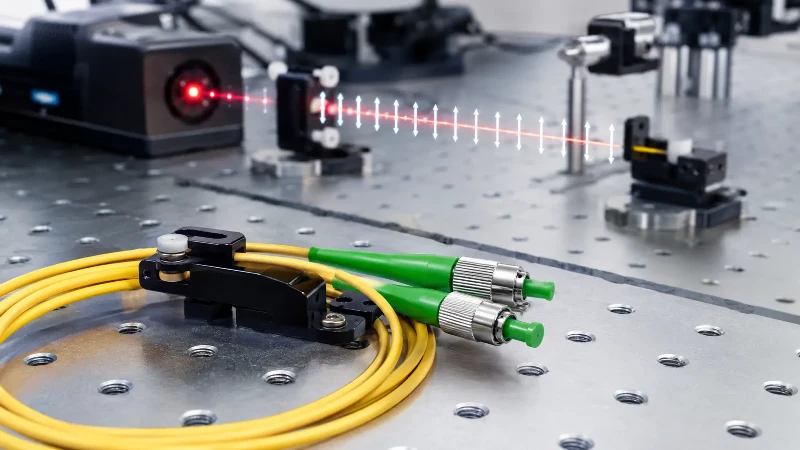

Polarizzazzjoni-manteniment tal-fibra, spiss imsejħaFibra PMjewFibra HiBi (-birefringenza għolja)., hija fibra speċjali ta'-modalità waħda mfassla biex tippreserva l-istat ta' polarizzazzjoni lineari tad-dawl tul assi definit. Hija l-fibra tal-għażla kull meta l-prestazzjoni ta 'sistema tiddependi fuq stat ta' polarizzazzjoni stabbli u magħruf - ġiroskopji tal-fibra ottika, sensuri interferometriċi, skoperta koerenti, modulaturi tal-litju niobate, lejżers tal-fibra dejqa-linewidth, links ta 'komunikazzjoni quantum, u magni tal-immaġini OCT kollha jiddependu fuqha.
B'differenza mill-fibra standard ta'-modalità waħda, il-fibra PM ma tipprovax telimina l-effetti tal-polarizzazzjoni. Tintroduċi deliberatament birefringence b'saħħitha u stabbli sabiex żewġ modi ta 'polarizzazzjoni ortogonali jiġu diżakkoppjati. Meta dawl polarizzat lineari jiġi mniedi tul wieħed mill-assi prinċipali tal-fibra, jibqa' hemm - anke taħt liwi, vibrazzjoni, u drift tat-temperatura li jfixkel il-polarizzazzjoni b'mod ordinarjupatch cords ta'-modalità waħda.
Din il-gwida tispjega kif taħdem il-fibra PM, il-kompromessi-bejn id-disinji PANDA u tal-pruwa-ingravata, kif tqabbel l-ispeċifikazzjonijiet PER b'mod onest, meta l-fibra PM hija fil-fatt meħtieġa (u meta ma tkunx), u x'għandhom jivverifikaw l-inġiniera qabel jordnaw kejbil jew assemblaġġ tal-garża PM.
X'inhu Polarizzazzjoni-Żamma tal-Fibra?
Fibra li żżomm il-polarizzazzjoni-hija fibra ottika ta'-modalità waħda bi stress intern jew ġeometrija maħduma intenzjonalment li toħloq differenza kbira u stabbli fl-indiċi refrattiv bejn żewġ assi ta' polarizzazzjoni ortogonali. Din id-differenza - bir-rifringenza - iżżomm liż-żewġ modi ta' polarizzazzjoni milli jiskambjaw l-enerġija.
Il-fibra hija magħrufa b'diversi ismijiet fil-letteratura tal-industrija u l-iskedi tad-dejta: fibra PM, fibra li tippreserva l-polarizzazzjoni-, fibra li żżomm il-polarizzazzjoni-manteniment tal-fibra b'modalità waħda-, u fibra HiBi. L-aħħar terminu, użat f'xogħol akkademiku, jaqbad dak li jagħmel il-fibra PM differenti mill-fibra ordinarja b'modalità unika: mhux in-numru ta' modi spazjali ggwidati, iżda l-kobor tal-birefringence.
F'fibra standard tal-modalità waħda-, il-birefringence residwa hija żgħira u imprevedibbli. Liwja coil, ibdel it-temperatura ambjentali, jew dawwar il-kejbil, u l-istat tal-polarizzazzjoni tal-ħruġ jinqala. Għall-biċċa l-kbira tal-links taċ-ċentru tad-dejta dan ma jimpurtax - riċevituri jintegraw fuq polarizzazzjoni jew jużaw polarizzazzjoni-ottika tad-diversità. Għal sistemi fejn il-polarizzazzjoni ġġorr informazzjoni dwar il-fażi, l-amplitudni jew il-kejl, dak id-drift huwa l-mod ta 'falliment tal-fibra PM hija mibnija biex telimina.
Għaliex l-Istabilità tal-Polarizzazzjoni Tkun Materja f'Sistemi Ottiċi
Il-kamp elettriku tad-dawl joxxilla f'direzzjoni partikolari; dik id-direzzjoni hija l-polarizzazzjoni tagħha. Lista twila ta 'apparati ottiċi jirrispondu b'mod differenti għal stati ta' polarizzazzjoni differenti:
- Nijobat tal-litju (LiNbO₃) Mach{0}}Modulaturi Zehnderhuma intrinsikament dipendenti mill-polarizzazzjoni-. Drift fil-polarizzazzjoni tal-input jidher direttament bħala modulazzjoni-depth u estinzjoni-degradazzjoni tal-proporzjon fuq l-output tat-trasmettitur.
- Ġiroskopji tal-fibra ottika (FOG)kejjel ir-rotazzjoni permezz tal-effett Sagnac. L-akkoppjar tal-polarizzazzjoni bejn iż-żewġ raġġi ta' kontro-propagazzjoni jintroduċi żbalji ta' fażi mhux-reċiproċi li l-linja ma tistax tiddistingwi minn rotazzjoni reali, li tipproduċi bias drift li jista' jitkejjel.
- Riċevituri ottiċi koerentiħallat is-sinjal li jkun dieħel b'oxxillatur lokali. Għalkemm transceivers koerenti jużaw polarizzazzjoni-ibridi ta 'diversità, il-mogħdija tal-oxxillatur lokali nnifisha ħafna drabi teħtieġ referenza ta' polarizzazzjoni stabbli, u l-fibra PM hija standard bejn il-laser LO u l-ibridu.
- Sensuri interferometriċi u magni OCTtiddependi fuq viżibilità marġinali konsistenti; drift tal-polarizzazzjoni mhux korrelata fiż-żewġ dirgħajn iġġarraf il-kuntrast tal-interferenza.
F'dawn kollha, is-sostituzzjoni tal-fibra PM b'SMF standard ma tkisserx ir-rabta - tagħmel il-prestazzjoni irrepetibbli. Dak huwa l-falliment aktar diffiċli biex tiddibaggja, u huwa għalhekk li l-inġiniera jispeċifikaw il-fibra PM mill-bidu aktar milli jfittxu aktar tard.
Kif il-PM Fiber Attwalment Taħdem
Birefringence: Il-Mekkaniżmu Ewlieni
Birefringence tfisser materjal għandu żewġ indiċi refrattivi differenti għal żewġ direzzjonijiet ta ' polarizzazzjoni ortogonali. Dawl polarizzat tul assi wieħed jivvjaġġa b'veloċità tal-fażi kemmxejn differenti mid-dawl tul l-ieħor. Id-differenza hija żgħira - tipikament ftit partijiet f'10⁴ - iżda hija kbira meta mqabbla mal-birefringence każwali, ikkawżata mill-istress- tal-fibra ordinarja, u dak hu li huwa importanti.
L-igganċjar tal-enerġija bejn żewġ modi jeħtieġ li jiġu mqabbla fażi-fuq xi tul. Aktar ma tkun b'saħħitha l-birefringence, aktar malajr iż-żewġ modi jakkumulaw id-differenza tal-fażi, u aktar isir diffiċli għal perturbazzjonijiet ambjentali (liwjiet, brim, gradjenti tat-temperatura) biex jgħaqqdu l-enerġija minn wieħed għall-ieħor. Figura utli tal-mertu hawnhekk hija l-tul taħbit LB= λ / Δn, tipikament 2–5 mm għal fibra PANDA ta'-kwalità għolja f'1550 nm. Tul taħbit qasir ifisser iż-żamma tal-polarizzazzjoni qawwija.
Assi Mgħaġġel u Assi Slow
Il-fibra PM għandha żewġ assi prinċipali tal-polarizzazzjoni, ittikkettjati b'mod konvenzjonali l-assi veloċi(indiċi rifrattiv aktar baxx, veloċità tal-fażi ogħla) u l-assi bil-mod(indiċi rifrattiv ogħla, veloċità tal-fażi aktar baxxa). B'konvenzjoni fil-biċċa l-kbira tal-assemblaġġi tal-fibra PM kummerċjali, dawl polarizzat linearment jitnieda tul il-assi bil-mod, u ċwievet tal-konnettur huma orjentati lejn l-assi bil-mod sakemm ma jkunx speċifikat mod ieħor.
Din il-konvenzjoni hija importanti fl-akkwist. Jekk it-trasmettitur tiegħek jistenna output bil-mod-assi iżda l-assemblaġġ huwa mibni b'mod mgħaġġel-konvenzjoni tal-assi, it-tnedija fl-istadju li jmiss se tkun imdawra 90 grad. Dejjem ikkonferma l-konvenzjoni tal-assi fid-datasheet - mhux il-manifatturi kollha huma espliċiti dwarha, u "assi bil-mod allinjat maċ-ċavetta" huwa l-aktar standard sikur.
Tnedija Allinjament u Estinzjoni Proporzjon
Il-fibra PM tagħti biss stabbiltà tal-polarizzazzjoni jekk id-dawl tad-dħul ikun allinjat ma 'assi prinċipali. Jekk it-tnedija tkun imdawwar b'angolu θ relattiv għall-assi bil-mod, frazzjoni sin²(θ) tal-koppji tal-qawwa fl-assi ortogonali. Minn dak il-punt 'il quddiem, iż-żewġ komponenti jinfirxu b'veloċitajiet ta' fażi differenti u l-istat tal-ħruġ jiddependi fuq it-tul, it-temperatura u t-tul tal-mewġ - eżattament dak li l-fibra PM hija maħsuba biex tipprevjeni.
Il-proporzjon ta' estinzjoni tal-polarizzazzjoni (PER), espress f'dB, ikejjel kemm mill-qawwa tal-ħruġ tibqa 'fil-polarizzazzjoni maħsuba kontra dik ortogonali. Kejbils tal-garża PM kummerċjali tajbin jiksbu 25-30 dB PER taħt tnedija kkontrollata u kundizzjonijiet mekkaniċi kwieti; assemblaġġi ta'-prestazzjoni għolja għal applikazzjonijiet ta' sensing push 35 dB u aktar. Iżda PER huwa kejl tas-sistema, mhux speċifikazzjoni tal-fibra-biss. L-istess fibra se turi 30 dB PER fuq bank ottiku stabbli u 18 dB wara li tiġi mgħoddija madwar kantuniera tax-chassis b'liwja maqrusa.
PANDA, Pruwa-Ingravata, u Ellittika-Qalba: Liema Disinn tal-Fibra PM Joqgħod Fejn?
Id-disinji kummerċjali kollha tal-fibra PM jaħdmu billi jiksru s-simetrija ċirkolari tal-kamp tal-istress tal-qalba. Id-differenzi jinżlu għal kif dik l-assimetrija hija mibnija, u dak li jiswa f'PER, attenwazzjoni u prezz.
PANDA PM Fiber
Il-fibra PANDA (Polarization-manteniment AND Absorption-reducing) tpoġġi żewġ ċirkulari ta' stress-partijiet li japplikaw (SAPs) fuq kull naħa tal-qalba, drogati bil-boron biex ikollhom koeffiċjent ta' espansjoni termali differenti mill-kisi tas-silika. Meta l-preforma jibred wara t-tpinġija, l-SAPs japplikaw stress asimmetriku li joħloq birefringence b'saħħitha u stabbli.
PANDA tiddomina s-suq kummerċjali tal-PM għal tliet raġunijiet: il-ġeometrija hija tajba-adattata għall-produzzjoni ta' volum-għoli, l-imġieba ta' qsim u splicing hija prevedibbli, u d-disinn jaħdem fuq it-twieqi standard tat-telekomunikazzjoni u s-sensing wavelength (tipikament ottimizzat għal 780 nm, 850 nm, 910, 10 nm, 910 nm u 10 nm varjanti ta’ 1550 nm). Għall-biċċa l-kbira tal-modulaturi-pigtail, FOG, u applikazzjonijiet koerenti, PANDA hija l-default.
Pruwa-Tie PM Fiber
Il-fibra tal-pruwa-tieqa tuża żewġ reġjuni tal-istress iffurmati bħal kunjardi jew setturi li jiltaqgħu ħdejn il-qalba, u jipproduċu tensjoni ogħla ogħla minn PANDA għall-istess dijametru tal-fibra. Dan tipikament jagħti tulijiet ta' taħbit iqsar u PER inerenti ogħla, u huwa għalhekk li l-pruwa-tie ħafna drabi hija preferuta f'ġiroskopji ta' sensing- high-end għan-navigazzjoni-unitajiet ta' kejl inerzjali ta' grad ta' navigazzjoni, arrays ta' idrofoni, u sensuri tal-kurrent b'effett Faraday-.
Il-kompromess-huwa li l-ġeometrija tal-ingravata tal-pruwa-hija aktar diffiċli biex tissieħeb b'mod konsistenti u hija offruta minn inqas fornituri, u għalhekk l-ispiża tal-unità u l-ħinijiet ta 'tmexxija jistgħu jkunu ogħla.
Fibra PM ellittika-Core u Fotonika-Crystal
Xi fibri PM jużaw qalba mhux-ċirkolari (forma bir-rifringenza) jew kisi ta' toqba ta' l-arja-mikrostrutturata (fibra tal-kristall fotonika) minflok elementi ta' stress. Dawn id-disinji ta' speċjalità jservu applikazzjonijiet fejn il-fibri tal-vireg tal-istress-issieltu: kunsinna ta'-qawwa għolja fejn SAPs jillimitaw il-limitu tal-ħsara, wavelengths mhux tas-soltu fin-nofs-IR jew viżibbli, jew sistemi li jeħtieġu liwja baxxa ħafna-indotta bidla bir-rifringenza indotta. Għal xerrejja tipiċi industrijali u tat-telekomunikazzjoni, PANDA u l-ingravata tal-pruwa-jkopru kważi kull rekwiżit.
PM Fiber vs Standard Single-Fiber Mode vs Polarizing Fiber
Dawn it-tliet tipi ta 'fibra huma regolarment konfużi fil-konversazzjonijiet tax-xiri. Mhumiex interkambjabbli.
- Fibra b'modalità waħda standardjiggwida modalità spazjali waħda b'telf baxx. Il-polarizzazzjoni hija ppreservata fuq skali ta 'żmien millisekondi iżda tinfirex fuq sekondi għal minuti minħabba bidliet termali u mekkaniċi. Adattat għal kollox minn kejbils ta 'waqgħa FTTH għal interkonnessjonijiet taċ-ċentru tad-dejta, iżda mhux adattat kull fejn komponent downstream jiddependi fuq stat ta' polarizzazzjoni fiss.
- Polarizzazzjoni-manteniment tal-fibrajiggwida mod spazjali wieħed upriservastat polarizzat lineari meta d-dawl ikun imniedi sew. Iż-żewġ assi tal-polarizzazzjoni huma trażmessi b'telf baxx; ix-xogħol tal-fibra huwa li jżommhom milli jitħalltu.
- Fibra polarizzanti (PZ).jiggwida modalità spazjali waħda iżda attivament attenwa polarizzazzjoni waħda. L-assi mhux mixtieq jara telf għoli (spiss 30 dB/m jew aktar), għalhekk l-output huwa polarizzazzjoni waħda-irrispettivament mill-input. Użat fejn is-sistema trid tirrifjuta polarizzazzjoni waħda, mhux tippreserva t-tnejn.
Il-loġika tad-deċiżjoni: jekk il-problema tiegħek hija "il-polarizzazzjoni tibqa' riesqa," agħżel il-fibra PM. Jekk il-problema tiegħek hija "Għandi storbju polarizzat li għandi bżonn inrażżan fl-output," agħżel fibra polarizzanti. Jekk ma teżisti l-ebda problema, l-SMF standard huwa orħos, eħfef biex jgħaqqad, u aktar faċli biex jinġieb.
Meta Attwalment Teħtieġ PM Fiber?
Din hija l-mistoqsija li tiġi mwieġba ħażin l-aktar spiss fir-reviżjonijiet tal-BOM. Il-fibra PM hija minn darbtejn sa ħames darbiet l-ispiża ta 'SMF standard u ħafna aktar diffiċli biex tgħaqqad u tittermina. L-ispeċifikar tiegħu fejn ma jkunx meħtieġ huwa baġit moħli; li tispeċifika SMF fejn PM hija meħtieġa hija ħmar il-lejl tad-debugging. Uża dan li ġej bħala matriċi ta' deċiżjoni tal-ewwel-pass:
- Sors tal-lejżer għal modulatur estern LiNbO₃:Il-fibra PM hija essenzjalment meħtieġa. L-effiċjenza tal-modulatur hija dipendenti mill-polarizzazzjoni-u l-input għandu jkun allinjat mal-assi TE tal-apparat.
- Ġiroskopju tal-fibra ottika / interferometru Sagnac:Fibra PM matul il-coil sensing. In-nuqqas ta'-reċiproċità tal-polarizzazzjoni hija waħda mis-sorsi dominanti ta' żball ta' bias FOG.
- Dejqa-linewidth tal-laser għal modulatur akusto-ottiku jew frekwenza shifter:Normalment l-effiċjenza tad-diffrazzjoni tal-fibra PM - tiddependi fuq il-polarizzazzjoni tal-input.
- Passaġġ LO intern tat-transceiver koerenti:Fibra PM minn laser oxxillatur lokali għall-ibridu ottiku hija standard.
- OCT jew immaġini bijomediċi interferometriċi:Il-fibra PM iżżomm il-kuntrast tal-marġni; mingħajrha, id-drift tal-polarizzazzjoni jimmodula l-kwalità tal-immaġni.
- Komunikazzjoni standard tad-dejta / Ethernet / FTTH:StandardFibra ta'-modalità waħda OS2huwa biżżejjed. Ir-riċevituri ma jimpurtahomx mill-polarizzazzjoni tal-input.
- Trażmissjoni DWDM -twila:SMF standard. DSP koerenti moderni jikkoreġi għal rotazzjoni tal-polarizzazzjoni f'ħin reali.
- Jumper PM qasir wieħed f'sistema SMF inkella:Kważi ċertament bla sens. Il-polarizzazzjoni tfixkel qabel u wara s-segment PM sakemm il-mogħdija ottika kollha ma tkunx konxja tal-PM-.
L-aħħar punt ta’ min jenfasizza għaliex huwa l-iżball l-aktar komuni ta’ akkwist. Il-fibra PM tgħin biss jekk is-sistemaupstreamjista 'jwassal polarizzazzjoni lineari allinjata għall-input tal-fibra u s-sistemadownstreamteħtieġ dak l-istat ta 'polarizzazzjoni. Jumper PM wieħed imdawwar bejn is-segmenti SMF iżid l-ispiża mingħajr funzjoni.
Kif Agħżel PM Fiber jew PM Patch Cable
L-għażla tal-fibra PM hija problema multi-parametri. Il-lista ta 'kontroll li ġejja tirrifletti dak li l-inġiniera għandhom jivverifikaw fuq id-datasheet tal-fornitur qabel ma jagħmlu ordni.
1. Tul ta 'mewġ operattiv u Cutoff
Il-fibra PM hija speċifika għall-wavelength-. Fibra ddisinjata għal tħaddim ta' 1550 nm mhux se taħdem b'mod-single f'980 nm - hija tiggwida modi ta' ordni-ogħla u PER se kollass. Ikkonferma l-wavelength operattiv kontra l-wavelength tal-qtugħ tal-fibra (li għandu jkun mill-inqas 100 nm taħt l-iqsar wavelength operattiv tiegħek). Disinji komuni jinkludu PM630 (viżibbli/780 nm), PM980 (lasers tal-pompa 980 nm), PM1060 (lasers tal-fibra Yb), PM1310, u PM1550.
Id-dijametru tal-kamp tal-mod (MFD) huwa importanti meta t-twaqqigħ tal-fibra PM ma' tip ta' fibra differenti - nuqqas kbir ta' tqabbil tal-MFD jipproduċi kemm telf ta' splice kif ukoll PER imnaqqas.
2. PER Mira - u Kundizzjonijiet tat-Test
Dan huwa fejn il-paragun tad-datasheet imur ħażin l-aktar spiss. Il-bejjiegħ A jista 'jikkwota 25 dB PER f'1550 nm u l-Bejjiegħ B jista' jikkwota 30 dB PER, iżda jekk ittestjaw taħt kundizzjonijiet differenti ta 'tnedija, tipi ta' konnettur, tulijiet ta 'fibri, u temperaturi ambjentali, in-numri mhumiex komparabbli. Qabel ma tqabbel il-valuri PER, ivverifika:
- Wavelength tat-test
- Metodu ta' tnedija (polarizzatur tal--spazju ħieles vs. pigtail tal-input PM)
- Tip ta' konnettur u lustrar (FC/APC għandu tendenza li jagħti qari PER aktar nadif minn FC/PC minħabba effetti ta' rifless-dahar)
- Metodu ta 'allinjament tal-assi u tolleranza matul il-konnetturizzazzjoni
- Tul tal-fibra u jekk it-test kienx imwettaq fuq kampjun coiled jew dritta
- Temperatura waqt il-kejl
Speċifikazzjoni ta' 25 dB PER ittestjata b'allinjament ta' tnedija xieraq fuq kejbil ta' 2 m f'ambjent stabbli jista' jkun prodott fid-dinja reali-aħjar minn spec ta' 30 dB imkejla taħt kundizzjonijiet mhux iddikjarati.
3. Tip ta 'Konnettur u Orjentazzjoni taċ-Ċavetta
Il-konnetturi PM jidhru identiċi għal konnetturi standard iżda jinkludu relazzjoni definita ta' assi-għal-ċavetta. Għażliet standard jinkludu FC/PC, FC/APC, SC/APC, u LC/APC għal applikazzjonijiet PM, b'FC/APC l-aktar komuni f'ambjenti tal-laboratorju u sensing minħabba l-istabbiltà mekkanika tagħha u r-riflessjoni baxxa tad-dahar-. L-APC huwa ġeneralment preferut fuq il-PC għal sistemi bbażati fuq il-lejżer-għaliex ir-riflessjonijiet-dahar jistgħu jiddestabilizzaw sorsi ta' wisa-dejqa tal-linja.
Meta tordnaKejbils tal-garża PM, ikkonferma mal-fornitur tiegħek: liema assi huwa keyed (assi bil-mod huwa l-konvenzjoni), x'inhi t-tolleranza tal-allinjament angolari (tipikament ±1 grad sa ±3 gradi ), u jekk l-istess konvenzjoni hijiex applikata b'mod konsistenti fiż-żewġ konnetturi tal-assemblaġġ.
4. Telf ta 'Inserzjoni u Telf ta' Ritorn
It-telf ta 'inserzjoni għal kejbil tal-garża PM ta' kwalità għandu jkun Inqas minn jew ugwali għal 0.5 dB għal kull par konnettur. It-telf tar-ritorn għal kejbils PM terminati APC-għandu jkun Ikbar minn jew ugwali għal 60 dB; għall-konnetturi tal-PC, Akbar minn jew ugwali għal 40 dB. Dawn in-numri huma aktar importanti fis-sistemi tal-lejżer milli f'sistemi ta 'sensing - għal FOG, it-tħassib dominanti huwa PER, mhux 0.1 dB ta' IL żejda.
5. Raġġ tal-liwja u Immaniġġjar mekkaniku
Il-birefringence tal-fibra PM ġejja minn stress intern, għalhekk l-istress estern jiddegrada direttament il-prestazzjoni. Ibqa 'ħafna 'l fuq mir-raġġ tal-liwja minimu tal-manifattur (tipikament 30 mm għal żmien qasir-u 60 mm fit-tul-fil-fibra standard tal-PM), evita li tikklampja ħdejn il-konnetturi, u qatt idrotta kejbils tal-garża PM permezz ta' ġestjoni stretta tal-kejbil b'sezzjonijiet kinked. Kejbil perfett ta '30 dB PER se jaqra 15 dB wara installazzjoni waħda Ŝejjed.
6. Splicing Rekwiżiti
Is-splicing tal-fibra PM teħtieġ splicer tal-fużjoni b'kapaċità ta' allinjament tal-assi attiva - massa tipika-splicers tas-suq ma jistgħux jallinjaw l-orjentazzjoni tal-vireg tal-istress-b'mod affidabbli biżżejjed biex iżommu PER madwar l-isplice. Stenna telf ta' splice ta' 0.05–0.15 dB u degradazzjoni PER ta' 0.5–2 dB għal kull splice b'splicer kapaċi PM-irfinat sew. Jekk l-applikazzjoni tiegħek teħtieġ splicing PM għal SMF standard, stenna li l-splice jġib ruħu bħala polarization scrambler - wieħed biss miż-żewġ modi PM jibqa' intatt.
Żbalji Komuni tal-Fiber PM u X'Iswew Attwalment
It-trattament tal-PM Fiber bħala Qatra-Fi Sostituzzjoni SMF
L-iżball l-aktar għali. Il-fibra PM tagħti valur biss meta s-sistema kollha tkun iddisinjata madwar il-kontroll tal-polarizzazzjoni: is-sors għandu jipproduċi dawl polarizzat lineari, it-tnedija għandha tkun allinjata tal-assi -, u r-riċevitur jew l-apparat downstream għandu jieħu ħsieb il-polarizzazzjoni tal-ħruġ. Qiegħed kejbil tal-garża PM wieħed f'sistema SMF u tkun nefqet flus żejda għal benefiċċju żero.
Injora l-Orjentazzjoni taċ-Ċavetta tal-Konnettur F'Assemblaġġi
Jekk sistema tuża tliet jumpers PM bejn is-sors u l-modulatur, it-tlieta għandhom jużaw l-istess konvenzjoni tal-assi. Offset ta '90 grad f'kull par ta' konnettur idawwar il-polarizzazzjoni, u l-modulatur jara żball ta '90 grad - għal modulatur LiNbO₃ tipiku dan iwaqqgħu l-output modulat għal kważi żero.
Overbending Qrib Konnetturi
Il-but ta 'konnettur PM jikkonċentra l-istress fil-post l-aktar sensittiv tal-fibra. Kink tal-liwja f'50 mm mill-konnettur jista' jinżel PER b'5–10 dB anki jekk ir-raġġ tal-liwja x'imkien ieħor fil-kejbil huwa ġeneruż. Uża protezzjoni tal-liwja ta' 30 mm jew akbar f'kull konnettur PM.
Tqabbil tal-PER bejn il-Bejjiegħa Mingħajr Kundizzjonijiet tat-Test
Diġà kopert hawn fuq, iżda ta 'min jirrepeti għaliex huwa nuqqas ta' xiri rikorrenti. Insisti fuq l-iżvelar tal-kundizzjoni tat-test jew wettaq testijiet PER spezzjoni li tkun deħlin taħt it-tnedija kkontrollata tiegħek stess.
Ixtri Komponenti "PM Kompatibbli" Li Mhumiex
Il-couplers, is-spliters u l-iżolaturi tal-fibra standard mhumiex PM sakemm ma jinbnewx b'mod espliċitu bħala tagħmir PM-ratat. Kejbil tal-garża PM li jdaħħal splitter mhux-PM 1×2 jeqred il-polarizzazzjoni fl-ispliter - il-bqija tal-mogħdija ottika tal-PM tinħela. Meta tibni sistema PM, ivverifika li kull komponent passiv huwa PM-ratat u speċifika l-konvenzjoni tal-assi tiegħu.
FAQ: Għażla u Użu tal-Fiber PM
X'inhu valur PER tajjeb għal kejbil tal-garża tal-fibra PM?
Għal użu kummerċjali ġenerali, 22–25 dB PER hija aċċettabbli. Għal pigtails modulaturi, immira 25-28 dB. Għal-sensing high-end (ġiroskopji, sensuri tal-kurrent interferometriku), speċifika 28–35 dB u vverifika taħt kundizzjonijiet ta' tnedija kkontrollati. A PER 'il fuq minn 35 dB fuq kejbil tal-garża konnettorizzat huwa eċċezzjonali u ġeneralment jeħtieġ immaniġġjar ikkontrollat.
Il-fibra PM għandha tkun allinjata mal-assi bil-mod jew mal-assi veloċi?
L-allinjament bil-mod tal-assi huwa l-konvenzjoni tal-industrija għall-konnettur keying u l-biċċa l-kbira tad-datasheets tal-prodotti jassumu tnedija bil-mod-assi. Assemblaġġi ta' assi veloċi-jeżistu għal applikazzjonijiet speċifiċi (xi disinji tal-lejżer) iżda għandhom jissejħu b'mod espliċitu fl-ordni. Meta jkollok dubju, ikkonferma bil-miktub mal-fornitur.
Il-fibra PM tista' tiġi mwaħħla ma' fibra ta'-modalità waħda standard?
Iva, iżda l-isplice jaġixxi bħala polarization scrambler - il-komponent tal-assi mniedi-biss ikompli jġib ruħu bħala polarizzazzjoni-miżmuma fuq in-naħa tal-PM; fuq in-naħa SMF, il-polarizzazzjoni se drift normalment. Uża dan biex ittemm sezzjoni PM f'rabta SMF (eż., meta tniedi fi strument tal-kejl), mhux biex testendi l-imġieba tal-PM tul is-splice.
X'jiġri jekk il-fibra PM titgħawweġ sew?
L-istress indott tal-liwja jgħaqqad l-enerġija bejn iż-żewġ assi tal-polarizzazzjoni u jnaqqas il-PER. Ħfief over-liwi jipproduċi degradazzjoni PER gradwali li tista' tirkupra meta l-liwja tiġi rilaxxata; liwjiet stretti severi jew ripetuti jistgħu jikkawżaw modifika permanenti tal-istress fil-fibra, partikolarment ħdejn il-konnetturi. Dejjem onora r-raġġ tal-liwja minimu tal-manifattur.
Kif nista' nispeċifika l-orjentazzjoni taċ-ċavetta tal-konnettur PM meta ordna?
Stat: (1) liema assi (bil-mod jew veloċi - kważi dejjem bil-mod), (2) liema konnettur(i) fuq l-assemblaġġ tapplika l-konvenzjoni (tipikament iż-żewġt itruf, l-istess konvenzjoni), u (3) it-tolleranza angolari (eż., ± 2 gradi ). Fornituri ta' fama se jikkonfermaw dan fuq ir-rikonoxximent tal-ordni.
Il-fibra PM hija l-istess bħall-fibra b'modalità waħda-?
Il-fibra PM hija subsett ta' fibra ta'{0}}modalità waħda. Il-fibri PM kummerċjali kollha huma ta'-modalità waħda fil-wavelength tad-disinn tagħhom, iżda mhux il-fibri kollha ta'-modalità waħda huma jżommu-polarizzazzjoni. Il-klassifikazzjoni tal-"single-mode" tirreferi għan-numru ta' modi spazjali; "ż-żamma tal-polarizzazzjoni" tiddeskrivi inġinerija ta' birefringence addizzjonali.
Għaliex il-fibra PM tiswa aktar mill-fibra standard?
Il-fabbrikazzjoni tal-preforma hija aktar kumplessa (il-vireg tal-istress iridu jitqiegħdu b'mod preċiż qabel it-tpinġija), it-tolleranzi tat-tpinġija huma aktar stretti, u l-konnettorizzazzjoni teħtieġ illustrar tal-assi-allinjat fuq tagħmir speċjalizzat. It-twaħħil tal-PM jeħtieġ splicings aktar għaljin u operaturi mħarrġa. Il-primjum tal-ispiża tipikament imexxi 2–5× SMF standard għall-fibra nnifisha, b'assemblaġġi tal-kejbil tal-garża PM lesti bi prezz ferm ogħla mill-istandardassemblaġġi tal-garża tal-fibra.
Tista' tintuża l-fibra PM għat-trasmissjoni tat-telekomunikazzjoni fuq distanzi twal-?
Teknikament iva, iżda ma jsirx fil-prattika. L-SMF standard flimkien ma 'DSP koerenti jimmaniġġjaw l-irkupru tal-polarizzazzjoni fis-softwer bi prezz tas-sistema ferm aktar baxx. Il-fibra PM għat-trażmissjoni fit-tul-immultiplika l-ispejjeż tal-kejbil, tal-konnettur u tat-twaħħil mingħajr benefiċċju kummerċjali.
Sommarju tal-Inġinerija: Meta Speċifika PM Fiber
Il-fibra PM hija l-għażla t-tajba meta tliet kundizzjonijiet huma simultanjament veri: is-sors ottiku jipproduċi dawl polarizzat lineari, l-apparat li jirċievi jew il-komponent downstream huwa sensittiv għall-polarizzazzjoni-, u l-mogħdija ottika kollha bejniethom hija PM-ratata u l-assi-allinjata. Hija l-għażla żbaljata meta xi waħda minn dawk il-kundizzjonijiet tkisser - jumper PM wieħed bejn żewġ segmenti SMF huwa baġit moħli, u sors PM li jitma' splitter mhux-PM huwa sors moħli.
Meta tispeċifika assemblaġġi tal-fibra PM, ittratta PER bħala parametru tas-sistema aktar milli parametru tal-fibra. Ivverifika l-kundizzjonijiet tat-test wara kull numru tad-datasheet, ikkonferma l-konvenzjoni tal-assi tal-konnettur bil-miktub, iddisinja r-rotta tal-kejbil biex tonora r-raġġ tal-liwja qrib il-konnetturi, u tiżgura li kull komponent passiv fil-katina ottika huwa PM-ratat. Ikseb dawk l-erba 'affarijiet sewwa u l-fibra PM tagħti eżattament dak li twiegħed: stat ta' polarizzazzjoni li jasal għand ir-riċevitur fl-istess orjentazzjoni li ħalla s-sors, irrispettivament minn dak li qed jagħmel l-ambjent lill-kejbil bejniethom.
Għal referenza teknika aktar profonda dwar id-disinn tal-fibra tal-vireg tal-istress-u l-metodoloġija tal-kejl PER, datasheets tal-manifattur minnDokumentazzjoni tal-fibra PM Thorlabsu l-oriġinaliriċerka dwar il-fibra PANDA minn Hosaka et al.jibqgħu r-referenzi standard. Għall-PM garża cable, pigtail, u l-akkwist ta ' coupler, tagħnapolarizzazzjoni-manteniment ta' serje ta' prodottitkopri varjanti ta 'konnettur FC, SC, u LC fuq meded ta' wavelength komuni, bl-ittestjar PER imwettaq taħt kundizzjonijiet ta 'tnedija żvelati.
