●Ħarsa ġenerali
proprjetajiet tal-prodott: Linja ta 'produzzjoni ta' jumpers tal-fibra ottika
Post tal-manifattura tal-prodott: iċ-Ċina
Brand: FOCC u fabbrika OEM
Post tat-tbaħħir: Shenzhen
Ippakkjar: ippakkjar standard għall-esportazzjoni
Trasport: trasport bil-baħar, trasport bl-art, trasport bl-ajru, kunsinna espressa, oħrajn
Aħna ser nipprovdu gwida teknika matul il-proċess kollu sakemm il-kumpanija tiegħek tkun tas-sengħa li tħaddem it-tagħmir biex tipproduċi prodotti ta 'kwalità għolja u kwalifikati. Il-produzzjoni tal-kurduni tal-garża tal-fibra ottika hija maqsuma fil-passi li ġejjin:
Pass 1: Aqta 'l-kejbil tal-fibra ottika
Tagħmir użat: Magna awtomatika tal-qtugħ tal-fibra ottika
Il-magna awtomatika tal-qtugħ tal-kejbil ottiku hija tagħmir speċjali użat għall-qtugħ, l-istralċ u l-kejl tal-kejbils ottiċi. Il-magna awtomatika tat-tqattigħ tal-kejbil tista 'taqta' u tirriħ kejbils ta 'speċifikazzjonijiet differenti għal ċertu tul u tinstallahom f'ċrieki. Il-magna awtomatika tal-qtugħ tal-kejbil għandha l-vantaġġi ta 'tul preċiż, qtugħ u tkebbib integrati, u awtomazzjoni.
Il-magna awtomatika tal-qtugħ tal-kejbil ottiku hija tagħmir speċjali standard iddisinjat apposta għall-produzzjoni. Huwa applikabbli għal kejbils ottiċi minn ø0.9 sa ø6 (inklużi kejbils ottiċi armati taħt ø4). It-trimmer tal-ħajt awtomatiku jadotta sistema operattiva tal-bniedem-magna tal-kulur fiċ-Ċiniż u l-Ingliż. Li tgħaqqad il-vantaġġi ta 'prodotti simili fid-dar u barra, it-trimmer awtomatiku tal-ħajt iżid sett ta' funzjonijiet ta 'proċessar awtomatiku ta' feedback tad-data. Il-preċiżjoni tat-tul tat-tirqim tal-ħajt hija mtejba ħafna, u għandha funzjoni ta 'teħid awtomatiku tal-ħajta. Cable, qtugħ awtomatiku u protezzjoni tal-kejbil, magna awtomatika tal-qtugħ tal-kejbil u funzjonijiet intermedji ta 'sospensjoni. L-issettjar tat-tul u l-veloċità huma flessibbli u l-effiċjenza tal-produzzjoni hija għolja.
|
Vultaġġ
|
AC220V
|
|
Frekwenza
|
50Hz
|
|
Qawwa
|
550W
|
|
Piż
|
125Kg
|
|
Mod ta 'kontroll
|
touch skrin
|
|
Cable qtugħ dia
|
({{0}}.9‒ 6.0)MM kejbil ottiku simplex jew duplex
|
|
Tul tal-qtugħ tal-kejbil
|
Inqas minn jew ugwali għal 450mtr
|
|
Tolleranza tat-tul
|
3‰
|
|
Veloċità tat-tqattigħ
|
0.1-1.6m/s
|
|
Mod ta 'kwittanza tal-kejbil
|
Awtomatiku
|
|
Mod tal-ġbir tal-kejbil
|
Ir-rabta tar-roti doppji
|
Pass 2: Il-kamini tal-biċċiet u t-tqaxxir tal-fibri
|
Daqs ta 'barra
|
750 * 660 * 800 (MM)
|
|
Effiċjenza tax-xogħol
|
1500-1800PCS/H
|
|
Vultaġġ
|
220v
|
|
Pressjoni tal-arja
|
0.8mpa
|
|
Piż
|
95kg
|
|
Daqs ta 'barra
|
620 * 240 * 220 (MM)
|
|
Elettriku
|
AC 220-240V
|
|
Qawwa nominali
|
65W
|
|
Pressjoni tal-arja ratata
|
0.5-0.8MPa
|
|
Effiċjenza tax-xogħol
|
>1200pcs/H
|
1. Poġġi l-partijiet tal-konnettur fuq il-kejbil tal-fibra ottika
2. Uża stripper tal-għant tal-fibra ottika biex tneħħi l-għant tal-kejbil ottiku.
3. Imbagħad uża stripper Miller biex tqaxxar il-kisi u l-kisi tal-fibra ottika.
Pass 3: Vulkanizza kolla epoxy
Rekwiżiti ta 'tagħmir: forn, kolla tar-reżina epoxy, siringa pnewmatika, ċentrifuga
Il-karta ta 'kontroll żviluppata bir-reqqa tagħmel ir-robot ta' tqassim ta 'tliet assi tas-serje F tagħmir ta' tqassim ta 'tliet assi CNC tassew intelliġenti, adattat għal mogħdija ta' tqassim SC FC LC ST E2000 MU. (Il-morsa mhux standard trid tinxtara separatament) Adattat għal tqassim awtomatiku ta 'ferrules taċ-ċeramika. Il-magna hija mgħammra b'buttuni ta 'kontroll tal-labra, li hija aktar konvenjenti għad-debugging minn prodotti simili.
|
Skala ta' injezzjoni X/Y/Z(mm)
|
200/200/50
|
Modalità tas-sewqan
|
Ċinturin sinkroniku + ferrovija gwida lineari ta 'preċiżjoni
|
|
Tagħbija massima Y-AXIS / Z-AXIS
|
8kg/3kg
|
Funzjoni ta 'kumpens tal-moviment
|
3 assi (kwalunkwe mogħdija fi ħdan 3Droom)
|
|
Veloċità tal-moviment X&Y / Z (mm/sek)
|
0.1~800/350
|
Modalità Editja
|
Panel operattiv / PC
|
|
Dekompożizzjoni
|
0.01mm/Assi
|
Interface ta 'kontroll ta' barra
|
RS232
|
|
Irrepeti l-eżattezza
|
+/-0.02mm/200
|
Input elettriku
|
AC110/220V (swiċċ intern jagħżlu) 300W
|
|
Mod ta 'reġistrazzjoni tal-programm
|
100gruppi, 4000punti/grupp
(appoġġflashmemoryCOPY)
|
Temperatura tal-ambjent tax-xogħol
|
5-40 grad
|
|
Modalità li juri
|
LCD panel operattiv (320 × 240)
|
Umdità tal-ambjent tax-xogħol
|
20-90%
|
|
Mutur
|
Mutur ta 'preċiżjoni għolja mikro pass mill-Ġappun
|
Daqs (WxDxH mm)
|
413×439×534
|
|
Mod ta' tħaddim
|
Punt għal punt/linja kontinwa
|
Piż (kg)
|
28
|
|
Vultaġġ
|
AC220-240V
|
|
Frekwenza
|
50% 2f60Hz
|
|
Qawwa
|
1100W
|
|
Preċiżjoni tat-temperatura
|
±2 gradi
|
|
Tip ta 'kontroll tat-temperatura
|
Tip elettriku
|
|
Daqs
|
150 * 280 * 440 (MM)
|
|
Piż
|
15kg
|
Pass 4: Crimping u Illustrar
●Can tipproċessa diversi konnetturi standard tal-fibra ottika: FC/UPC, SC/UPC, ST/UPC, LC/UPC, MU/UPC, FC/APC, SC/APC, MTRJ, E2000, eċċ.
●Il-veloċità tat-tħin (0-200RPM), il-ħin tat-tħin, u n-numru ta 'diski tat-tħin jistgħu jiġu ssettjati fi kwalunkwe ħin. Ix-chassis tat-tħin huwa 127mm, u d-drajv tal-mutur mingħajr brushes DC stepper jagħmel il-prestazzjoni tat-tagħmir aktar stabbli.
●Koordinazzjoni mekkanika ta 'preċiżjoni għolja, rotazzjoni indipendenti u rivoluzzjoni huma konsistenti mal-moviment, li jiżguraw l-uniformità u l-konsistenza tal-kwalità tat-tħin.
●Il-prestazzjoni msaħħa tal-prodott li ma jgħaddix ilma u d-disinn strutturali professjonali jiżguraw is-sigurtà u l-affidabbiltà tat-tagħmir.
●Using ilma għat-tħin, l-issettjar umanizzat jipprovdi prerekwiżit tajjeb.
●Pressurizing, ħatt u sostituzzjoni tal-klampi u diski tat-tħin huma konvenjenti u malajr.
●Il-kwalità tal-ipproċessar hija stabbli u r-rata tat-tiswija hija baxxa.
Effiċjenza tal-produzzjoni ●High (diversi unitajiet jistgħu jiġu paralleli biex jiffurmaw linja ta ' produzzjoni).
●Consumables huma ffrankati u l-ispejjeż tat-tħin huma baxxi.
|
Daqs tal-magna
|
390 * 240 * 580 (MM)
|
|
Ambjent tax-xogħol
|
Temperatura 10 gradi -40 grad
|
|
Umdità relattiva
|
15%-85%
|
|
Storbjuż mingħajr tagħbija
|
＜50db
|
|
Vibrazzjonijiet
|
Xogħol 0.25g 5-100Hz 10min
Waqfet 0.50g 5-100Hz 10min
|
|
Impatt tollerabbli
|
50mm li jaqgħu (naħa waħda tmiss l-art)
|
|
Vultaġġ
|
220-230VAC 50Hz/60Hz
|
|
Qawwa
|
115W
|
|
Veloċità ta 'rotazzjoni
|
0-200r/min
|
|
It-temperatura ambjentali hija bejn
|
-40 grad -85 grad
|
|
Umdità relattiva
|
15%-85%
|
|
vibrazzjoni
|
1.0g5-100Hz45min
|
L-aktar nodfa huwa magħmul minn malji tal-istainless steel u argon iwweldjat biex itejjeb l-effett tat-tindif.
It-tank tat-tindif huwa magħmul minn azzar li ma jissaddadx ta 'kwalità għolja u huwa ttimbrat f'daqqa. M'hemm l-ebda weldjatura u għandha prestazzjoni aħjar li ma jgħaddix ilma minnha.
Bl-użu ta 'komponenti importati ta' kwalità għolja, l-effiċjenza tal-konverżjoni tal-enerġija ultrasonika hija għolja, il-qawwa hija qawwija, u l-effett tat-tindif huwa tajjeb.
|
Fi ħdan id-daqs tal-islott
|
300 * 240 * 150 (MM)
|
|
Dimensjonijiet
|
330 * 270 * 310 (MM)
|
|
Fi ħdan il-kapaċità tat-tank
|
9000ml
|
|
Vultaġġ tal-provvista tal-enerġija
|
AC220 ~ 240V 50/60Hz
|
|
Frekwenza operattiva
|
40KHZ
|
film tal-illustrar
30UM-9UM-1UM-ADS. Erba 'films tal-illustrar huma illustrati f'erba' passi fuq erba 'magni tal-illustrar.
Pass 5: Iċċekkja l-wiċċ tat-tarf tal-ferrule
Miter tal-wiċċ tat-tarf ta 'definizzjoni għolja integrat
Id-ditekter tal-wiċċ tal-wiċċ tal-fibra ottika FOCC-400G huwa mgħammar b'moniter tal-immaġni stabbli ħafna (skrin tal-wiri ta '10'').
Użat apposta biex jiskopri l-kwalità tat-tħin, l-indafa jew diversi difetti prodotti waqt l-użu ta 'uċuħ tat-tarf tal-konnettur tal-fibra ottika b'ħafna kanali.
Adattat b'mod speċjali għal MTRJ, MPO, FC, APC, u skoperta oħra ta' jumpers tal-fibra ottika multi-core u 8-grad APC. Jista 'jintuża biex jiskopri ordinarju single-mode (SM), multi-mode (MM) ottiku konnetturi tal-fibra, konnetturi tal-fibra ottika li jżommu l-polarizzazzjoni (PM) u konnetturi speċjali oħra tal-fibra ottika.
Mudelli konġunti tal-konnettur li jistgħu jiġu ttestjati jinkludu: FC/PC, FC/APC, SC/PC, SC/APC, ST/APC, LC/PC, LC/APC, MU, MTRJ, MPO, FA, eċċ.
L-istrument huwa ċar ħafna u jista 'jkabbar sa 400 darba.
|
vultaġġ
|
DC12V
|
|
gwadann
|
400 darba
|
|
Sors tad-dawl awżiljarju
|
Blu-ray
|
|
Wirja awżiljarja
|
10 pulzieri
|
|
piż
|
4Kg
|
|
Metodu ta 'operazzjoni
|
Manwal
|
Pass 6: Test ta 'Inserzjoni Telf u Telf ta' Ritorn
Rekwiżiti ta 'Tagħmir: Inserzjoni u tester tat-telf tar-ritorn
Il-verżjoni aġġornata tal-FOCC-9502 tat-tester tat-telf tar-ritorn tal-inserzjoni hija żviluppata mill-FOCC b'ħafna snin ta 'esperjenza ta' produzzjoni u ttestjar f'komponenti passivi tal-fibra ottika u strumenti tal-ittestjar tal-komunikazzjoni ottika, u billi tagħmel użu sħiħ mill-vantaġġi domestiċi u barranin. strumenti u tgħaqqadha mal-ħtiġijiet tal-klijenti domestiċi. Strument ta 'detezzjoni tad-dawl ta' preċiżjoni. Huwa użat ħafna fl-ittestjar ta 'telf ta' inserzjoni u telf ta 'ritorn ta' kejbils tal-fibra ottika, komponenti passivi ottiċi u sistemi ta 'komunikazzjoni tal-fibra ottika. Huwa strument ta 'ttestjar bażiku u ideali użat minn manifatturi, istituzzjonijiet ta' riċerka xjentifika u operaturi għall-ittestjar tal-produzzjoni, riċerka u żvilupp u manutenzjoni tal-kostruzzjoni tal-inġinerija.
L-issettjar uniku tal-valur ta 'l-allarm ta' telf ta 'inserzjoni u wirjiet tal-kulur differenti jtejbu ħafna l-effiċjenza tat-test. Operazzjoni sempliċi u disinn ta 'ċirkwit super qawwi, skoperta preċiża, analiżi u pproċessar ta' firxa dinamika kbira u sinjali dgħajfa. Ir-rabta tal-wavelength bejn il-modulu tal-miter tal-enerġija u l-modulu tas-sors tad-dawl tnaqqas b'mod sinifikanti l-passi operattivi. Il-konnettur uniku tas-sors tad-dawl huwa disinn li jista 'jinqala', konvenjenti u nadif, u jipprovdi miter tal-qawwa komprensiv. Konfigurazzjoni tal-interface.
|
Vultaġġ
|
180-260V AC 50Hz
|
|
Temperatura tax-xogħol
|
+10 grad - +40 grad
|
|
Daqs
|
3U * 235 * 380 (mm)
|
|
Piż
|
<5kg
|
|
Wavelength tax-xogħol
|
850-1700NM
|
|
Skala tal-ittestjar
|
+5dB--80dB
|
|
Eżattezza tal-ittestjar
|
0.25dB
|
|
Stabbiltà tal-output
|
0.03 db/8hour (@ 25 grad )
|
|
Tip ta 'interface
|
FC/APC
|
|
Il-log tar-riżoluzzjoni tal-wiri
|
0.001dB
|
|
Linearità (inkorporata)
|
±{{0}}.04dB(+3~-55dBm) ±0.08dB(-55~-65dBm) ±0.2 dB(-65~-75dBm)
|
|
Mod tat-test
|
Linearità u non-linearità
|
Pass 7: Iċċekkja mill-ġdid il-wiċċ tat-tarf tal-ferrule taċ-ċeramika qabel l-ippakkjar

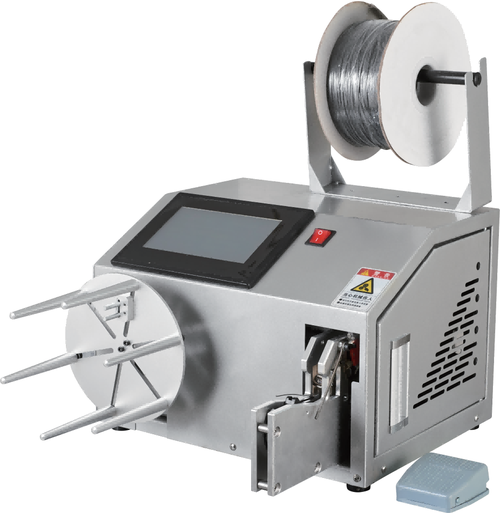

Magna tat-tgeżwir awtomatika
|
vultaġġ
|
AC220V
|
|
|
Frekwenza tal-enerġija
|
50HZ/60HZ
|
|
|
qawwa nominali
|
80W
|
|
|
Speċifikazzjonijiet tal-istralċ tal-wajer tal-irbit
|
Tul tal-irbit tal-wajer
65-100mm
75-120mm
120-160mm
|
Uża l-ispeċifikazzjoni tad-dijametru tal-wajer
Uża dijametru φ5-25mm
Uża dijametru φ15-30mm
Uża dijametru φ25-45mm
|
|
Numru ta 'coils
|
Jista' jiġi ssettjat minnek innifsek (3-5 dawriet)
|
|
|
Parità
|
Qalba tal-ħadid gommata
|
|
|
apparat protettiv
|
Fjus, allarm tal-ħsara u għeluq
|
|
|
Dimensjonijiet
|
45 * 390 * 580 (MM)
|
|
|
Piż
|
45KG
|
|
Tista 'tirreferi għal dan il-video għall-proċess ta' produzzjoni approssimattiv.
