Cat6 Plenum Cable: Klassifikazzjonijiet tan-Nar, Tqabbil CMP vs CMR

L-ispejjeż tax-xogħol mill-ġdid imexxu minn tlieta sa ħames darbiet l-investiment oriġinali tal-kejbil meta spezzjoni tfalli. Id-dewmien fl-iskeda huwa l-parti għalja. Il-kejbil innifsu huwa l-iżgħar numru fuq dik il-fattura. L-Artikolu 800 NEC jittratta CMP u CMR bħala klassifikazzjonijiet binarji. Il-ġakketta tal-kejbil hija jew immarkata b'mod korrett għall-ispazju, jew l-installazzjoni tfalli (nfpa.org).



Aħna provvistaPlenum Cat6 u cable risermill-faċilità Shenzhen tagħna għal proġetti madwar l-Amerika ta 'Fuq, l-Ewropa, u l-Asja. Dak li tgħallimna mill-appoġġ ta 'dawn l-installazzjonijiet: in-nuqqasijiet ta' konformità kważi qatt ma jiġu minn difetti tal-prodott. Jiġu minn deċiżjonijiet ta' akkwist meħuda mingħajr data preċiża ta' klassifikazzjoni tal-ispazju.

CMP vs CMR: X'jiddetermina r-Rekwiżit

Kejbils CMP (Communications Multipurpose Plenum) jgħaddu mill-ittestjar UL 910 bi fjamma ta '300,000 BTU/siegħa f'mina Steiner ta' 25 pied taħt ċirkolazzjoni ta 'arja sfurzata. Kejbils CMR (Communications Multipurpose Riser) jgħaddu mit-test tal-fjamma vertikali UL 1666. Il-klassifikazzjoni li għandek bżonn tiddependi għal kollox minn fejn jimxi l-kejbil.

Il-kejbil CMP huwa meħtieġ kull fejn l-arja tal-HVAC tiċċirkola fl-ispazju li fih il-kejbils tiegħek. Fil-prattika, dik ir-regola toħloq aktar ambigwità milli ssolvi.

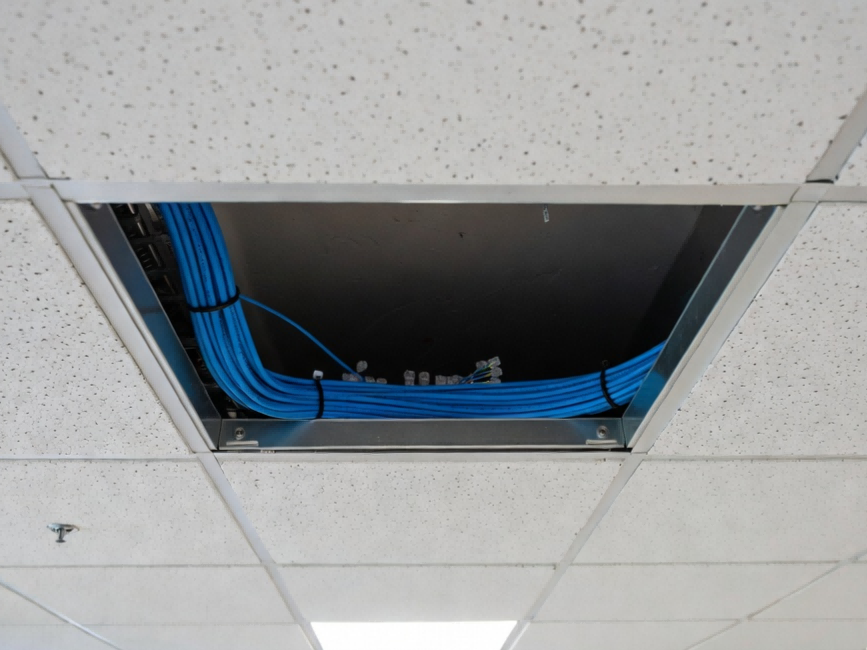

Il-biċċa l-kbira tas-soqfa tal-waqgħa kummerċjali ma jikkwalifikawx bħala "spazji tal-plenum" taħt definizzjonijiet NEC stretti, iżda ħafna drabi jaqgħu taħt "spazji oħra użati għall-arja ambjentali", li jġorr rekwiżiti CMP identiċi. Id-distinzjoni ma tidher fuq l-ebda folja tal-ispeċifikazzjonijiet tal-kejbil. Is-sena li għaddiet, rinnovazzjoni ta' 180-drop office f'Texas waslet għandna b'CMR diġà fuq l-ordni tax-xiri. It-tpinġijiet tal-bini wrew saqaf standard tal-waqgħa, iżda l-HVAC kif mibni żvela li l-kavità tas-saqaf serva bħala passaġġ tal-arja tar-ritorn. Aħna mmarkatiha fil-kwotazzjoni, l-ispeċifikazzjoni nbidlet għal CMP, u l-proġett għadda spezzjoni fuq l-ewwel walkthrough. Dak hu t-tip ta 'kontroll li nwettqu qabel ma nikkonfermaw kwalunkwe ordni bl-ingrossa.

Meta CMR Xogħlijiet

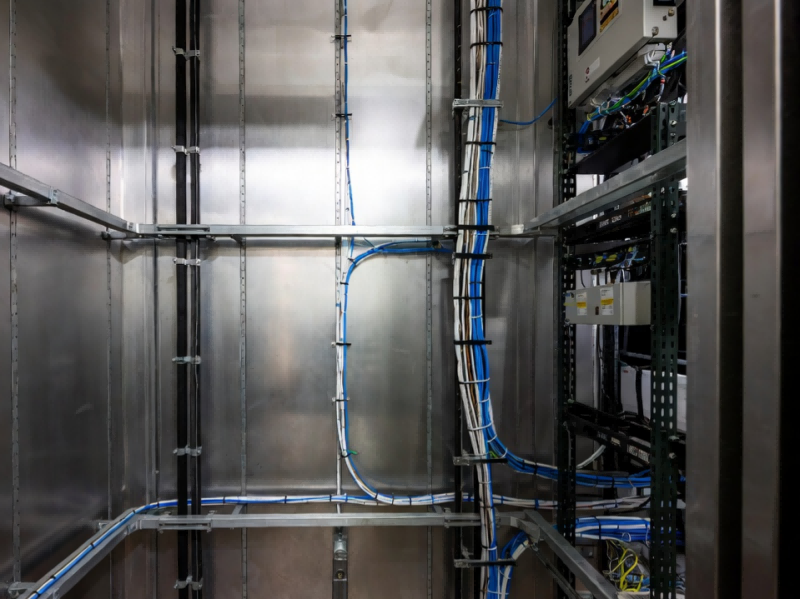

Il-kejbil CMR iservi risers vertikali: xaftijiet tal-liftijiet, chases tal-kejbil, kondjuwit runs bejn kmamar tat-telekomunikazzjoni. It-test UL 1666 jimmira l-propagazzjoni tal-fjamma vertikali, li hija l-periklu primarju f'dawn il-mogħdijiet.



Id-differenza fl-ispiża tal-materjal hija reali.Cat6 CMRjaħdem bejn wieħed u ieħor 30-40% inqas minn CMP ekwivalenti fi kwantitajiet bl-ingrossa. Għal bini ta 'uffiċċju ta' 200 qatra b'medja ta '75 pied kull ġirja, dak huwa $ 1,000 sa $ 1,500 f'iffrankar tal-kejbil qabel ma tmiss ix-xogħol.



Il-kontrapiż: CMP-cable nominali jista' jissostitwixxi CMR fi kwalunkwe applikazzjoni, iżda bil-maqlub mhuwiex minnu. Fi proġetti spazjali mħallta-, l-istandardizzazzjoni fuq CMP telimina l-issortjar, it-tikkettar, u t-traċċar tal-passaġġi-overhead. Rajna s-simplifikazzjoni tal-inventarju tħallas għall-primjum tal-materjal fuq proġetti ta 'aktar minn 150 qatra. Għal ordnijiet 'il fuq minn 50 kaxxa, l-ipprezzar f'saffi tagħna jagħlaq dak id-distakk aktar. Itlob kwotazzjoni bit-taħlita tal-ispazju tiegħek u aħna nikkalkulaw iż-żewġ xenarji.



Il-ħin standard tagħna huwa ta '5-7 ijiem ta' negozju għalordnijiet bl-ingrossa tal-cable plenum. 72-siegħa espressa hija disponibbli jekk il-kalendarju tal-proġett tiegħek jeħtieġ dan.

Kompatibilità PoE

Cable plenum Cat6jappoġġja l-istandards kurrenti kollha tal-Power over Ethernet permezz ta' IEEE 802.3bt Tip 4 f'100 watts. Il-limitazzjoni mhix il-klassifikazzjoni tal-plenum. Huwa gauge tal-konduttur u d-densità tal-qatta.

Ħafna Cat6 juża ram solidu 23 AWG, li jimmaniġġja PoE++ fil-limitu tal-kanal ta' 100-metru. Oqgħod attent għal kejbils 24 AWG kummerċjalizzati bħala Cat6; jissodisfaw l-ispeċifikazzjonijiet tat-trażmissjoni iżda jiġġeneraw b'mod li jitkejjel aktar sħana taħt tagħbijiet ta' wattage għoli sostnuti.

Id-densità tal-bundle ssir ir-restrizzjoni fuq skjeramenti ta'-qawwa għolja. TIA TSB-184-A jirrakkomanda li tillimita d-daqsijiet tal-qatta meta taħdem PoE 'l fuq minn 30 watt. Swiċċ PoE++ ta' 48 port li jalimenta punti ta' aċċess b'qawwa sħiħa jimbotta 4,800 watt permezz ta' passaġġ wieħed. Fuq il-proġetti tagħna taċ-ċentru tad-dejta, speċifikajna separazzjoni tal-pakketti f'massimu ta' 24 kejbil għal PoE++ runs fuq 50 metru.

CCA: Il-Problema tal-Livell-Akkwist

Aluminju miksi tar-ram-jidher f'listi Cat6 b'mod suspettuż irħas, tipikament bi prezz 30-50% taħt ir-ram solidu leġittimu. Huwa pprojbit taħt NEC għal wajers ta 'komunikazzjonijiet tal-bini, jonqos mill-ispeċifikazzjonijiet TIA, u joħloq modi ta' falliment li jiffaċċjaw xhur wara l-installazzjoni (truecable.com).

CCA għandu 55% reżistenza DC ogħla mir-ram. Taħt tagħbijiet PoE, dik ir-reżistenza tikkonverti fis-sħana. It-testijiet Fluke DSX-8000 fuq kampjuni CCA dokumentati juru qari tar-reżistenza DC ta '31 ohm kontra limitu ta' 21 ohm. Dak huwa falliment awtomatiku tal-kanal.

Jeżistu kontrolli fuq il-post: paragun tal-piż, marki tal-ġakketta, spezzjoni tal-konduttur. Iżda dawn huma metodi ta' verifika għat-timijiet li jirċievu, mhux salvagwardji ta' akkwist. Is-soluzzjoni fil--akkwist hija l-kwalifika tal-fornitur. Aħna sors esklussivament minn manifatturi b'listi UL/ETL verifikati u ktajjen ta 'produzzjoni verifikabbli. Kull vjeġġ jinkludi dokumentazzjoni ta 'ċertifikazzjoni traċċabbli. Meta kwotazzjoni minn fornitur ieħor tidher 35% orħos minn tagħna, ġeneralment nistgħu nispjegaw eżattament x'inhu nieqes.

Pożizzjonament tal-Marka

Belden, CommScope, u Panduit jidhru fuq il-biċċa l-kbira tad-dokumenti tal-ispeċifikazzjoni tal-intrapriża. Il-programmi ta' garanzija tagħhom, il-fond tad-dokumentazzjoni, u ċ-ċertifikazzjonijiet tal-kanal tagħhom għandhom piż f'ambjenti-sensittivi għall-konformità.

Aħna mhux dawk il-marki. Aħna manifattur Shenzhen li t-tim tal-inġinerija tiegħu jmexxi kull ordni bl-ingrossa permezz tal-verifika tal-elenkar UL qabel ma tibda l-produzzjoni. Dak il-pass jaqbad diskrepanzi fl-ispeċifikazzjonijiet, lakuni fid-dokumentazzjoni, u każijiet ta' konformità qabel ma jsiru problemi fil-post tax-xogħol. Il-proposta tal-valur tagħna hija fabbrika-prezz dirett fuq kejbil li jissodisfa speċifikazzjonijiet ta' prestazzjoni identiċi, b'pakketti ta' dokumentazzjoni li jissodisfaw l-istess rekwiżiti ta' verifika.

Għal proġetti fejn l-ispeċifikazzjoni tordna marka msemmija, aħna mhux il-fornitur tiegħek. Għal timijiet ta' akkwist evalwati fuq l-ispiża totali tal-proġett u r-rata ta' spezzjoni tal-ewwel-pass, aħna nwasslu 20-35% taħt l-alternattivi tad-ditta mingħajr ma nikkompromettu t-traċċa tal-karta tal-konformità.

MOQ hija biċċa waħda. Aħna ma jippenalizzawx ordnijiet żgħar, u ma neħtiġux impenn qabel ma tkun ittestjat il-prodott.

Dokumentazzjoni ta' Spezzjoni

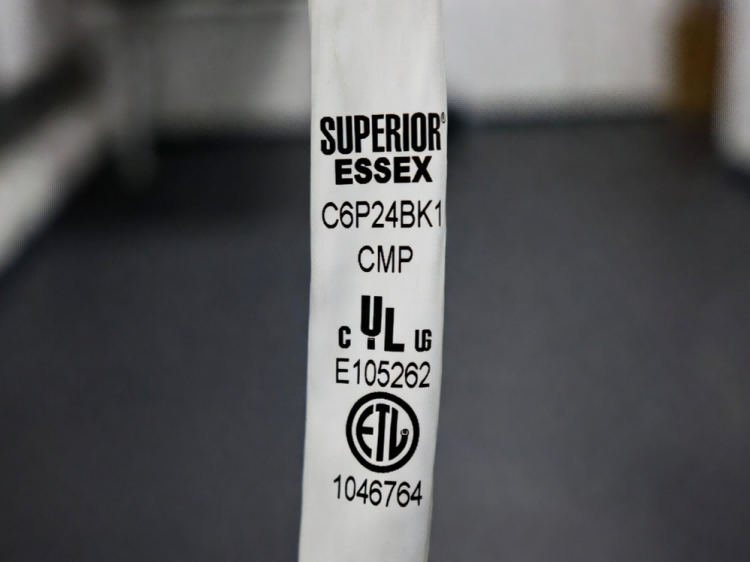

L-ispetturi tal-bini jivverifikaw il-marki tal-ġakketta tal-kejbil mal-post tal-installazzjoni. Kull sieq tal-kejbil installat għandu juri l-identifikazzjoni tal-manifattur, id-deżinjazzjoni CMP jew CMR, u marki tal-lista ta'-parti terza. Cable mhux immarkat jew stampat b'mod illeġibbli jiġi mmarkat irrispettivament mill-prestazzjoni attwali (ecmweb.com).



It-tifi tan-nar fil-penetrazzjonijiet jirċievi skrutinju ugwali. NEC 300.21 jeħtieġ penetrazzjonijiet ssiġillati permezz ta' assemblaġġi klassifikati għan-nar. Il-klassifikazzjoni tal-kejbil u t-tifi tan-nar tal-mogħdija huma oġġetti ta 'konformità separati.



Aħna nibgħatu pakketti ta 'dokumentazzjoni ma' kull ordni bl-ingrossa: verifika tal-elenkar UL, rapporti tat-test, u ċertifikazzjonijiet tal-konformità tal-materjal. Jekk spettur jitlob burokrazija addizzjonali fuq il-post, aħna nirrispondu fi żmien 48 siegħa. Jekk ħruġ ta' lott joħroġ wara l--installazzjoni, għandna protokoll ta' sostituzzjoni dokumentat bi twieqi ta' rispons definiti. Staqsi lilna dwarha qabel ma tordna.

Il-Pass li jmiss

Ibgħatilna l-filmati u l-iskadenza tal-proġett tiegħek. Ser nerġgħu lura bl-ipprezzar, il-ħin taċ-ċomb, u l-mistoqsijiet spec li għandna bżonn imwieġba. M'għandekx bżonn tipprepara lista ta' rekwiżiti l-ewwel.

Ebda impenn meħtieġ. Ikseb in-numri, imbagħad iddeċiedi.
