Fiċ-ċentri tad-dejta, il-kejbil tal-fibra ta 'densità għolja huwa t-teknoloġija tal-qalba għaż-żieda tal-kapaċità, l-ottimizzazzjoni tal-effiċjenza tal-bandwidth u l-użu tal-ispazju . Is-segwenti hija analiżi dettaljata tal-metodi ewlenin biex tissaħħaħ il-kapaċità taċ-ċentru tad-dejta mid-dimensjonijiet tal-għażla tal-ħardwer, id-disinn tat-topoloġija, u l-istrateġija tal-ġestjoni:
I . iebes
Livell tal-Ware: Għażla u Skjerament ta 'Komponenti ta' Fibra Ottika ta 'Densità Għolja
1. Uża konnetturi ta 'fibra ottika ta' densità għolja u pannelli tal-garża

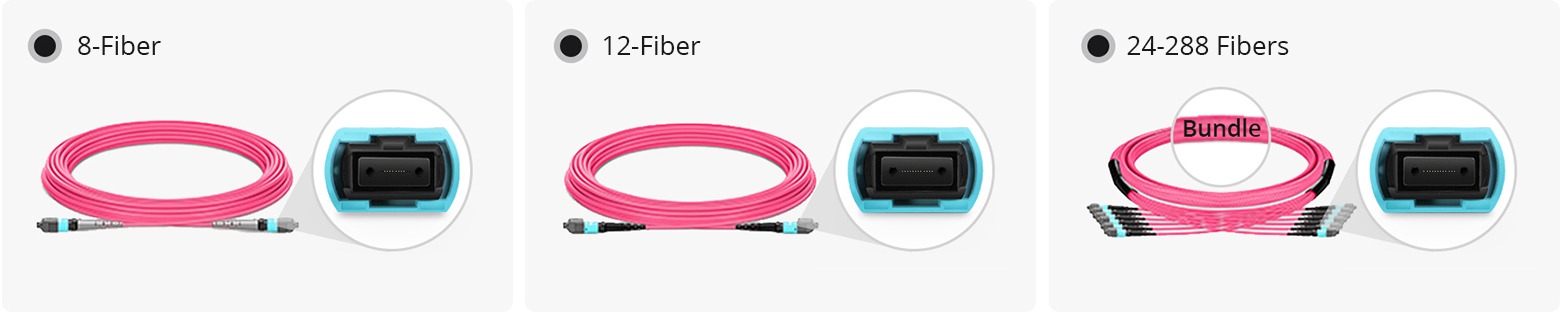

Konnetturi MPO / MTP: Appoġġ 12- Core / 24- integrazzjoni ta 'densità għolja tal-qalba, u d-densità tal-port wieħed hija miżjuda b'aktar minn 50% meta mqabbel ma' konnessjonijiet tradizzjonali LC / SC, li hija adattata għal interkonnessjoni b'veloċità għolja bejn kejbils ottiċi u swiċċijiet (bħal 400g / 800g netwerks) .}}}}}}}
Pannelli tal-garża ta 'densità għolja (HDD): Naqqas l-okkupazzjoni tal-ispazju tal-kabinett permezz ta' disinn kompatt (bħal 1U rack li takkomoda aktar minn 48 qlub) . Pereżempju, bl-użu ta 'pannell ta' garża 19- pulzier immuntat fuq rack ta 'densità għolja, kabinett wieħed jista' juża aktar minn 1, 000
Cable Micro: B'dijametru ta '0.5-2 mm, huwa ħafif fil-piż u għandu raġġ żgħir tal-liwi (inqas minn jew daqs 10mm) . Jista' jkun densament bil-fili fi spazju żgħir, li jnaqqas ir-rata ta 'okkupazzjoni tal-pipeline .}}
2. Upgrade Fiber Tipi u Teknoloġiji ta 'Trasmissjoni
Is-sinerġija bejn il-fibra multimode (MMF) u l-fibra ta 'mod wieħed (SMF):
Fibra multimode OM4 / OM5 tintuża għal distanzi qosra (<300 meters), supporting 40G/100G high-speed transmission;
Fibra tal-modalità Unika OS2 tintuża għal distanzi twal jew netwerks tal-qalba, u bit-teknoloġija DWDM (multiplexing tad-diviżjoni tal-mewġ dens), il-kapaċità ta 'trasmissjoni ta' qalba waħda hija miżjuda għal-livell TBPS {.
Multiplexing tad-Diviżjoni Spazjali (SDM) u Ftit tal-Fibra tal-Modalità (FMF): Permezz ta 'Teknoloġija ta' Qsim ta 'Fibra Multi-Kore jew Mod, Sinjali Multipli huma Trasmessi fl-istess Kejbil Ottiku, Tkissir permezz tal-Limitazzjoni Tradizzjonali ta' Kapaċità ta 'qalba Unika .
2. Topoloġija tal-kejbils u ottimizzazzjoni tal-arkitettura
1. Disinn tal-Kejbil Modulari u Terminat minn qabel
Komponenti tal-kejbil ottiku mitmum minn qabel: It-terminazzjoni u l-ittestjar tal-fibra kompluta fil-fabbrika (bħal jumpers MPO-LC / MPO-MPO), u konnessjonijiet tal-plagg u tal-plug huma meħtieġa biss fuq il-post, li jnaqqsu l-ħin tal-kostruzzjoni u t-telf (it-telf tal-fużjoni tradizzjonali huwa ta 'madwar 0 . 1db / punt, it-telf ta' qabel <0.05DB).
Arkitettura tal-Leaf-Spine: Bl-iswiċċ tas-sinsla bħala l-qalba, l-iswiċċ tal-weraq huwa mqassam biex jgħaqqad is-servers, u l-interkonnessjoni li ma timblokkax tinkiseb permezz ta 'fibra ottika ta' densità għolja, li tappoġġja skjerament ta 'densità għolja ta' 10g / 100m portijiet .
2. Ottimizzazzjoni ġerarkika ta 'kejbils orizzontali u tas-sinsla
Kejbil orizzontali (Server to Access Layer): Soluzzjoni ibrida tal-kategorija 6/8 tal-kejbil tar-ram u l-fibra ottika multimode tintuża . Cable tar-ram jintuża għal konnessjonijiet ta 'veloċità baxxa taħt 10g, u fibra ottika tintuża għal 40g / 100g clusters ta' server b'veloċità għolja.}}
Kejbil tas-sinsla (interkonnessjoni tas-saff tal-qalba): Uża teknoloġija tal-fibra tal-modalità waħda + DWDM, bħal trasmissjoni 640g permezz ta '16- Wave DWDM f' 4- core ottiċi tal-kejbils, li tissostitwixxi kejbils ottiċi multi-core .
Iii . Spazjali u Ġestjoni tas-Sħana
1. Ottimizzazzjoni tat-tqassim fiżiku ta 'kejbil ta' densità għolja
Disinn strutturali ta 'ħawt u pontijiet tal-wajers:
Uża wajers ta 'fuq (pont tal-limitu) jew wajers aktar baxxi (mezzanin tal-art) biex tissepara kejbils tal-enerġija u fibri ottiċi biex tevita interferenza elettromanjetika;
Uża organizzaturi tal-kejbil u tejps li jorbtu biex jiġu standardizzati l-wajers, tiżgura li r-raġġ tal-liwi huwa akbar minn jew daqs 20 darba d-dijametru tal-fibra (bħal kejbils ottiċi 2mm jeħtieġu akbar minn jew daqs ir-raġġ tal-liwi 40mm), u tnaqqas it-telf tas-sinjal .
Iżolament ta 'kanali sħan u kesħin u dissipazzjoni msaħħa tas-sħana:
Kabinetti ta 'densità għolja (bħal 42U kabinetti li jużaw 80 server) jeħtieġ li jkunu mgħammra b'kondizzjonaturi ta' l-arja bejn il-ringiela biex jiżguraw li t-temperatura tal-konnettur tal-fibra hija inqas minn jew daqs 25 grad (li taqbeż il-35 grad se tikkawża telf akbar) .
2. Kontroll tat-telf għal kejbil ta 'densità għolja
Telf ta 'inserzjoni (IL) u Telf ta' Ritorn (RL) Test: Uża riflettometru tad-dominju tal-ħin ottiku (OTDR) biex tiskopri t-telf ta 'kull sezzjoni ta' fibra ottika, li teħtieġ IL <0 .} 5db, RL> 50dB, biex tevita riflessjoni tas-sinjal li tikkawża żbalji tal-bit.
IV . Sistema ta 'Ġestjoni Intelliġenti u Awtomazzjoni
1. Sistema Intelliġenti tal-Ġestjoni tal-Fibra (IFMS)
Monitoraġġ f'ħin reali ta 'l-istatus ta' konnessjoni tal-fibra permezz ta 'tikketti RFID jew frejms ta' distribuzzjoni elettronika (EDF), ġenerazzjoni awtomatika ta 'mapep ta' topoloġija, appoġġ ta 'difetti (bħal portijiet maħlula, ksur tal-fibra), u tnaqqas il-ħin ta' spezzjoni manwali (l-effiċjenza żdiedet b'aktar minn 70%) .
Sistema Integrata ta 'Ġestjoni tan-Netwerk (NMS) biex tinkiseb monitoraġġ ta' rabta ta 'użu ta' bandwidth u links ta 'fibra, bħalma huma awtomatikament iwasslu t-tfakkir ta' espansjoni meta r-rata ta 'użu ta' link taqbeż it-80% .
2. Skjerament awtomatiku u għodod ta 'operazzjoni u manutenzjoni
Uża kejbil assistit mir-robot (bħal armi robotiċi biex tinstalla konnetturi MPO) biex ittejjeb l-eżattezza tal-kostruzzjoni f'ambjenti ta 'densità għolja;
Daħħal l-algoritmi AI biex tbassar il-ħajja tal-fibra u r-riskji ta 'falliment, bħas-sostituzzjoni ta' fibri tat-tixjiħ bil-quddiem permezz ta 'telf storiku tal-immudellar tad-dejta .
V . Standardizzazzjoni u skalabbiltà futura
1. jikkonforma mal-istandards tal-industrija u d-disinn kompatibbli
Ikkonforma ma 'l-istandards ta' kejbil tat-Tia -942 Ċentru tad-Dejta, bħal riserva ta '30% ta' qlub żejda għal kejbils ottiċi tat-tronk u portijiet ta '20% għal kejbil orizzontali;
Adotta interfaces miftuħa (bħal pannelli tal-garża intelliġenti li jappoġġjaw il-protokoll SNMP) u jkunu kompatibbli ma 'tagħmir minn manifatturi differenti (bħal swiċċijiet Cisco u Juniper) {.
2. Riżerva ta 'kapaċità orjentata lejn il-futur
Tkeċċija tal-kapaċità tal-fibra: riserva 20% -30% qlub żejda fil-kejbils ottiċi tat-tronk biex jappoġġjaw aġġornamenti futuri ta '100g / 400g;
Riżerva Spazjali: Riżerva 10% -15% ta 'slots vojta fil-kabinett biex iżżid pannelli jew swiċċijiet ta' densità għolja .
Vi . każijiet tipiċi u xejriet tat-teknoloġija
Prattika kbira taċ-ċentru tad-dejta tas-sħab: Bejjiegħ tal-computing cloud juża kejbils ottiċi mtemmija minn qabel MPO + 1 u pannelli tal-garża ta 'densità għolja biex iżżid il-kapaċità tal-fibra ta' kabinett wieħed minn 144 qlub għal 576 qlub, filwaqt li żżid l-effiċjenza tal-wajers b'4 darbiet .
Xejriet tat-Teknoloġija:
Kabinett f'ambjent ta 'tkessiħ likwidu: Għal ċentri tad-dejta tat-tkessiħ tal-likwidu tal-immersjoni, konnetturi tal-fibra li ma jgħaddix ilma minnhom (bħal grad IP68) jintużaw biex jipprevjenu li l-likwidu li jkessaħ jidħol fil-konnetturi;
Ċippa tal-fużjoni optoelettronika: Integra t-transceiver tal-fibra fiċ-ċippa tal-iswiċċ biex tnaqqas in-numru ta 'jumpers fil-kabinett u ttejjeb aktar id-densità (bħal Cisco 800g switch juża moduli integrati optoelettroniċi) .
Kejbil ta 'fibra ta' densità għolja jimmassimizza l-kapaċità tal-wisa 'tal-banda fi spazju limitat permezz tal-istrateġija ta' kombinazzjoni ta '"Upgrade tal-Ħardwer + Ottimizzazzjoni tal-Arkitettura + Ġestjoni Intelliġenti" . Iċ-ċavetta hija li tibbilanċja d-densità, it-telf, id-dissipazzjoni tas-sħana u l-manutenzjoni, filwaqt li tappoġġja espansjoni futura b'disinn standardizzat .}} meta timplimenta, huwa meħtieġ li tagħżel soluzzjoni teknika xierqa bbażata fuq l-iskala ta' data ( Ċentru tad-dejta tas-sħab fuq skala kbira ultra-kbira vs . Ċentru tad-dejta tal-livell tal-intrapriża) . Pereżempju, DWDM + MPO huwa preferut għal xenarji kbar, u sistema ta 'ġestjoni ta' qabel it-terminazzjoni + intelliġenti hija enfasizzata għal xenarji żgħar u medji.
