Ir-raġġ minimu tal-liwja ta 'fibra ottika huwa definit bħala l-iżgħar raġġ li għalih il-fibra tista' tkun mgħawweġ waqt li tibqa 'tinżamm trasmissjoni normali ta' sinjali ottiċi . F'termini prattiċi, huwa r-raġġ tal-kurvatura minimu li l-fibra tista 'tissaporti mingħajr ma tikkawża telf eċċessiv ta' sinjali, tixrid modali, jew kwalunkwe degradazzjoni oħra fil-prestazzjoni {{1} dan il-parametru Kurva tal-liwja, u l-unità tal-kejl ġeneralment tkun millimetri (mm) .
Din l-ispeċifikazzjoni hija ta 'importanza kritika minħabba waqfa, tinterrompi kompletament it-trasmissjoni tas-sinjal .
Barra minn hekk, ir-raġġ minimu tal-liwja huwa indikatur tas-saħħa mekkanika tal-fibra . Għalkemm il-fibri ottiċi huma ddisinjati b'ċertu grad ta 'robustezza mekkanika, li tgħawweġ żejjed jista' jaqbeż il-kapaċità inerenti tagħhom, li jwassal għal ħsara . li jeħel mal-kwalità tal-liwja xierqa mhux biss jippreserva l-kwalità tas-sinjal iżda jtawwal spejjeż .
Huwa wkoll essenzjali li wieħed jagħraf li r-raġġ minimu tal-liwja jvarja minn tip ta 'fibra għal oħra . Diversi fatturi jinfluwenzaw dan il-parametru, inkluż:
Tip ta 'fibra: Fibers ottiċi differenti għandhom karatteristiċi strutturali u materjali varjati, li min-naħa tagħhom jaffettwaw ir-radi minimi tal-liwja tagħhom . Pereżempju, fibri ta' mod wieħed ġeneralment jeħtieġu raġġ minimu akbar tal-liwja minn fibri multimode minħabba li l-fibri b'modalità waħda għandhom dijametru tal-qalba iżgħar, u jagħmlu s-sinjali ottiċi tagħhom aktar sensittivi għall-liwi .}}}}}}}}}}}}}}}}
Kisi tal-fibra: Il-materjal użat għall-kisi ta 'barra tal-fibra u l-ħxuna tiegħu għandhom rwol sinifikanti fid-determinazzjoni tar-raġġ minimu tal-liwja . kisi ta' kwalità għolja jista 'jsaħħaħ il-flessibilità u l-protezzjoni tal-fibra, u b'hekk jittaffew l-effetti avversi tal-liwi .
Kundizzjonijiet Ambjentali: Fatturi esterni bħat-temperatura u l-umdità għandhom ukoll impatt fuq ir-raġġ minimu tal-liwja . F'ambjenti ta 'temperatura għolja, il-materjali li jikkomponu l-fibra jistgħu jespandu jew itaffu, li jnaqqsu s-saħħa mekkanika tagħhom u jeħtieġu raġġ tal-liwja akbar biex jippreservaw il-prestazzjoni .
Raġġ tal-liwja minimu komuni ta 'fibri ottiċi
L-ITU-T jispeċifika r-raġġ minimu tal-liwja għal diversi tipi ta 'fibri ottiċi . Definizzjoni aċċettata b'mod komuni hija kif ġej:

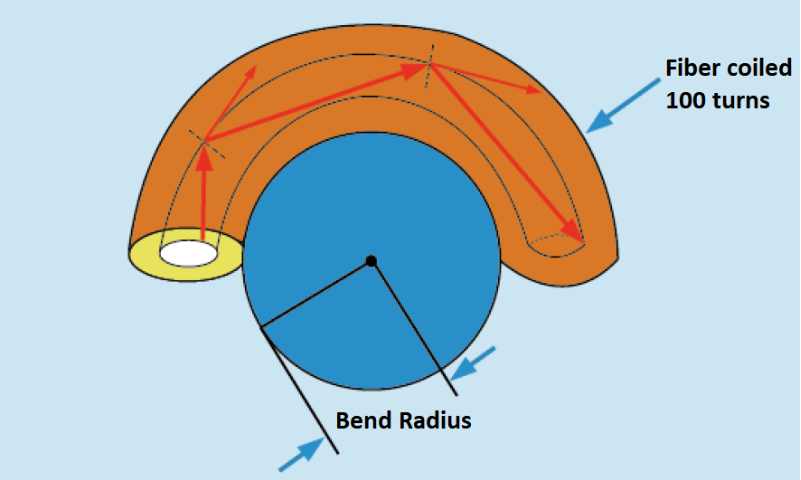

Pereżempju, għal fibra g .652 d, il-fibra hija ferita b'mod laxk 100 darba madwar mandrel ċilindriku . Taħt dawn il-kundizzjonijiet, iż-żieda fl-attenwazzjoni għal tul ta 'mewġa ta' 1625 nm għandha tkun inqas minn 0 {. 1 db {{7} Raġġ għat-tul ta 'mewġa ta' 1625 nm.
Impatt fuq il-prestazzjoni tat-trasmissjoni tal-fibra ottika meta taqbeż ir-raġġ minimu tal-liwja
Ibbażat fuq esperjenza akkumulata fuq il-post, l-iskjerament ta 'fibri ottiċi b'raġġ tal-liwi iżgħar mill-minimu speċifikat jista' jkollu diversi effetti ħżiena:
Telf ta 'sinjal ottiku
Telf miżjud tal-liwi: Meta l-fibra titgħawweġ lil hinn mir-raġġ minimu permess tagħha, it-triq ta 'propagazzjoni tad-dawl fil-fibra hija mibdula . Porzjon tad-dawl jiddevja mill-qalba u jippenetra fil-kisi jew saħansitra tnixxijiet fl-ambjent estern; Dan huwa magħruf bħala telf tal-liwi . Iktar ma jkun iżgħar ir-raġġ tal-liwi, iktar ikun qawwi t-telf tal-liwi jsir . Pereżempju, f'sistema ta 'komunikazzjoni ottika, li tgħawweġ il-fibra wisq tista' tnaqqas b'mod sinifikanti l-qawwa tas-sinjal ottiku, li tikkawża li l-qawwa rċevuta tinżel taħt il-limitu meħtieġ għall-limitu xieraq għal tħaddim xieraq, li fit-tidwir jiddegrada l-kwalità u l-firxa effettiva ta 'trasmissjoni.}}}}
Aggravar tat-telf tat-tifrix: liwi irregolari jew eċċessiv jista 'wkoll jintensifika t-tifrix fil-fibra . hekk kif id-dawl jinfirex, jinteraġixxi ma' l-inomogeneitajiet fil-fibra, li jipproduċi dawl imxerred li jiddevja mid-direzzjoni oriġinali tiegħu . meta l-fibra hija mgħawġa b'raġġ iżgħar mill-minimu, il-kurvatura mneħħija telf .
Kwalità tat-trasmissjoni tas-sinjal
Dispersjoni modali miżjuda: Fil-fibri multimode, modi ta 'propagazzjoni differenti jivvjaġġaw b'veloċitajiet differenti, li jwassal għat-twessigħ ta' pulsazzjonijiet ottiċi-fenomenu magħruf bħala dispersjoni modali . li tgħawweġ il-fibra aktar milli tbiddel il-ġeometrija strutturali tal-fibra, u b'hekk taffettwa l-mogħdijiet ta 'propagazzjoni u l-veloċità ta' dawn il-modi u exacerbating. Bħala konsegwenza, il-pulsazzjonijiet ottiċi jwessgħu u jingħaqdu, li jnaqqsu d-distinzjoni bejn impulsi li jmissu magħhom . Din il-koinċidenza żżid ir-rata ta 'żball tal-bit u ddgħajjef kemm il-kwalità kif ukoll l-affidabbiltà tas-sinjal, effett li huwa partikolarment kritiku fis-sistemi ta' komunikazzjoni b'veloċità għolja .
Varjazzjonijiet fl-istat ta 'polarizzazzjoni: Fil-każ ta' fibri ta 'mod wieħed, l-istat ta' polarizzazzjoni huwa idealment stabbli . Madankollu, li tgħawweġ il-fibra taħt ir-raġġ minimu tal-liwja tagħha tintroduċi tensjonijiet mekkaniċi li tbiddel id-distribuzzjoni tal-istress fil-fibra . Din l-alterazzjoni tista 'timmodifika l-istat tal-polarizzazzjoni, li twassal għad-dispersjoni tal-mod ta' polarizzazzjoni (PMD). PMD Matul it-trasmissjoni tas-sinjal, potenzjalment tikkawża distorsjoni tas-sinjal u żieda fil-kontorn tar-rata ta 'żball li huma partikolarment ippronunzjati f'sistemi ta' komunikazzjoni ottika ta 'veloċità għolja u koerenti .
Stabbiltà fit-tul u integrità mekkanika
Riskju miżjud ta 'ħsara mekkanika: Meta l-fibra tkun mgħawweġ sewwa, l-istress mekkaniku jsir ikkonċentrat fil-liwja . esponiment fit-tul għal dawn il-kundizzjonijiet ta' stress għoli jista 'jiddeterjora gradwalment il-proprjetajiet mekkaniċi tal-fibra, li jqajjem il-probabbiltà ta' mikro-cracks jew saħansitra ksur sħiħ {{3} dan il-fibra mhux biss il-prestazzjoni ottika ta ' Affidabilità . Matul iż-żmien, tali ħsara tista 'twassal għal żieda fl-ispejjeż tal-manutenzjoni u riskju ogħla ta' falliment tas-sistema, partikolarment f'installazzjonijiet densament imdaħħlin fejn l-effett kumulattiv ta 'liwi mhux xieraq jista' jaffettwa ħażin in-netwerk ta 'komunikazzjoni kollu {.
Gwida għal Applikazzjonijiet ta 'Inġinerija Prattika
Fl-iskjerament prattiku, huwa essenzjali li tevita liwi strett bla bżonn ta 'fibri ottiċi . Kura speċjali għandha tingħata f'postijiet suxxettibbli għal liwjiet li jaqtgħu, bħal konnetturi u punti ta' tidwir, biex jiġi żgurat li r-raġġ tal-liwi ma jaqax taħt il-minimu speċifikat {. waqt id-disinn u l-installazzjoni tan-netwerks tal-fibra u l-installazzjoni tan-netwerks tal-fib Prestazzjoni u affidabilità fit-tul tan-netwerk .
